钢格子板

用于排水渠高强度

产品信息

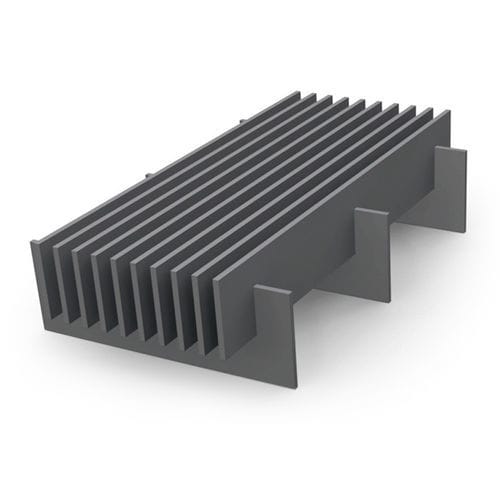

MEISER 梳形格栅为压锁式格栅，横杆高出承载杆表面。横杆的突出使面板呈现梳状、轻巧且具有装饰性，同时降低了承载杆的视觉存在感。承载杆的间距和数量可根据承载要求调整；横杆间距有多种可选方案。

应用
主要用于对外观有较高要求的建筑与室内覆面：空调出风口、采暖井盖、高品质沟槽格栅、用于强调水平或垂直线条的幕墙覆面以及遮阳构件。通过选择不同材料与表面处理，可适用于室内或在特定配置下用于室外。

技术参数
常见网格间距
承载杆 → 横杆选项：21.00 mm | 11.1 / 16.7 / 22.2 / 33.3 mm；22.20 mm | 11.1 / 16.7 / 22.2 / 33.3 mm；33.30 mm | 11.1 / 16.7 / 22.2 / 33.3 mm；66.60 mm | 11.1 / 16.7 / 22.2 / 33.3 mm；99.90 mm | 11.1 / 16.7 / 22.2 / 33.3 mm。

标准承载杆型材
示例：30/2、35/2、40/2、45/2、50/2（2 mm）以及30/3、35/3、40/3、45/3、50/3（3 mm）。

配件 / 固定夹

• 焊接孔板固定件：根据客户规格焊接的孔板；螺钉由客户提供。
• Hilti夹具：鞍形上夹与下件连接；抗振动性能高，便于单人安装。
• B型夹：由鞍形上夹、夹具下件、M8x60 六角螺钉和 M8 方螺母组成。
• B 10型夹：由鞍形上夹、内六角螺钉、夹具下件和螺母组成。

参考 / 应用示例
安装实例包括购物中心、歌剧院、博物馆、步行区和艺术博物馆（示例：Liezen、Vichy、Munich、Kaufbeuren、Moritzburg）。

特性 / 技术规格

• 类型：横杆外突的压锁式梳形格栅。
• 外观：梳状视觉效果，横杆突出，承载杆视觉感降低。
• 主要用途：室内覆面（HVAC 格栅、采暖井）、高品质沟槽格栅、幕墙覆面、遮阳构件。
• 材料与表面：可提供多种材料与表面处理；可采用特殊横杆型材以增强视觉效果。
• 可调性：承载杆间距与数量可按承载需求调整；提供多种横杆间距选项。
• 常见网格间距与标准型材见上文。
