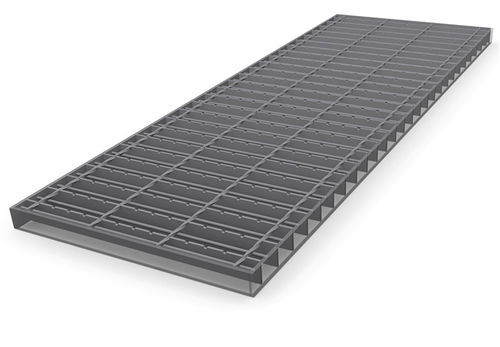

钢格子板

用于楼梯板用于行人桥用于工业行人桥

产品信息
该压焊格栅专为海上石油与天然气平台设计，满足试验要求：直径15 mm 的试验球不得通过格栅。通过在承载梁方向中央并平行地安装一根中置圆杆，并采用自动电阻焊将其与扭绞横杆下侧完全焊接，实现了在苛刻海上工况下的结构稳定性提升。

技术参数
常用网格间距
承载梁 | 横杆
34.30 | 101.6
38.28 | 101.6

标准承载梁规格
承载梁 3 mm | 承载梁 5 mm
25/3 | 25/5
30/3 | 30/5
35/3 | 35/5
40/3 | 40/5
45/3 | 45/5
50/3 | 50/5
60/3 | 60/5

配件 / 固定夹件

• 焊接穿孔板：焊接的穿孔板，孔位按客户要求；紧固件由客户提供。
• 双夹 B：由2个鞍形上夹、夹下部、2个六角螺栓和2个方螺母组成。
• 格栅螺栓固定：由头部螺栓和保持法兰组成；在高腐蚀环境（如海上）可选 X-BT；预装版本为 X-GR RU。
• 格栅对接件：由带螺纹的上、下两部分及内六角螺钉组成。
• Hilti 夹具：上夹和下夹相连；抗振性能高，单人施工便捷。
• 夹具 B：鞍形上夹、夹下部、M8x60 六角螺栓与 M8 方螺母。
• 夹具 B 10：鞍形上夹、内六角螺钉、下夹及螺母。
• 夹具 S：平头螺钉、夹下部和方螺母。
• 安全夹 A：安全上部件、夹下部、六角螺钉和方螺母。
• 安全夹 D：安全上部件、夹下部、六角螺钉和方螺母。

特性 / 技术规格

• 适用范围：对结构完整性要求高的海上平台（Offshore）。
• 安全要求：设计防止直径15 mm 的试验球通过。
• 结构：中置圆杆位于承载梁之间，通过自动电阻焊与扭绞横杆下侧完全焊接。
• 优势：在恶劣海上工况下提高稳定性与载荷分布能力。
• 常用网格间距：34.30 x 101.6 和 38.28 x 101.6（承载梁 x 横杆）。
• 标准承载梁规格：25/3、30/3、35/3、40/3、45/3、50/3、60/3 及对应的 25/5–60/5（5 mm）。
• 提供多种固定和配件选项，以适应不同腐蚀等级和安装方式（详见配件清单）。
