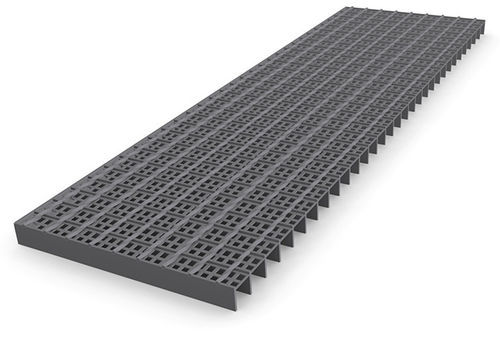

带孔薄钢板格子板

用于楼梯板用于行人桥用于工业行人桥

产品说明
由于技术原因，压焊/电焊格栅无法实现非常小的网孔开口。当客户希望使用压焊格栅并同时防止一定尺寸的零件掉落时，可选用在承重杆之间焊接冲孔钢板条的MEISER压焊格栅，以较合理的成本获得窄网格结构。钢板冲孔最大直径为8 mm，可实现紧密网格。本产品符合西班牙标准 n.º 486/1997（BO 1997年4月23日，第97/1997号）。

规格
标准承载杆型材
承载杆 | 填充杆1 | 填充杆2
34,30 | 38.1 | 50.8

标准网格示例
承载杆 2 mm | 承载杆 3 mm
25/2 | 25/3
30/2 | 30/3
40/2 | 40/3

附件 / 固定件

• 双B夹：由2个上夹、1个下夹、2个六角螺栓和2个方形螺母组成。
• 焊接冲孔板：按客户规格焊接的冲孔板；螺钉由客户提供。冲孔片的形式与位置依据格栅承载及现场固定条件确定。
• 销钉与板固定：由销钉和止动法兰组成；在高腐蚀环境中可提供X-BT版本；有预装版本 X-GR RU。
• 连接件：由上部和下部带螺纹的组件及内六角螺钉组成（仅适用于平边框）。
• Hilti 固定件：上下夹体连接，抗振性能高，单人易于安装，可缩短安装时间。
• B 型夹：上夹、下夹、六角螺栓 M8 x 60 和方形螺母 M8。
• B 10 型夹：上夹、内六角螺钉、下夹和螺母。
• S 型夹：沉头螺钉、下夹和方形螺母。
• A 型安全夹：安全上部件、下夹、六角螺栓和方形螺母。
• D 型安全夹：安全上部件、下夹、六角螺栓和方形螺母。

特性 / 技术参数

• 冲孔直径（钢板）：最大 8 mm（可实现窄网格以防止小件掉落）。
• 符合标准：西班牙标准 n.º 486/1997（BO 1997年4月23日，第97/1997号）。
• 标准承载杆型材：承载杆 34,30；填充杆 38.1 和 50.8。
• 常见网格示例：25/2、25/3；30/2、30/3；40/2、40/3。
• 在保持压焊格栅结构的同时，以经济方式防止小件掉落的解决方案。
