铝制格子板 LOUVRE

不锈钢钢用于行人桥

产品信息
在需要降低透光性的场合，百叶格栅可作为受控的视线与太阳遮蔽解决方案。典型应用包括桥梁与步道的地面、遮阳、包层构件、通风格栅、立面和吊顶等。MEISER为建筑和工业用途提供此类格栅。

材料与型号

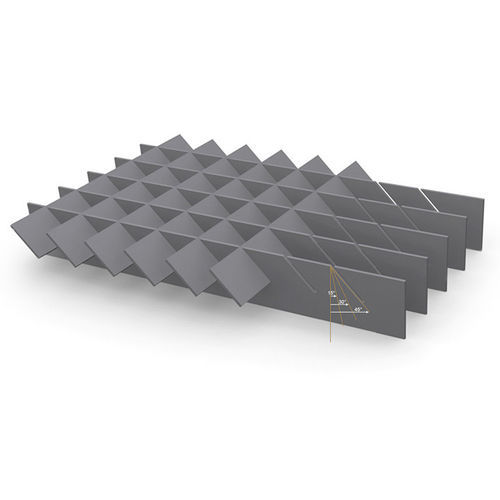

MEISER提供钢、铝、不锈钢材质的百叶格栅。横条可按15°、30°或45°角压入，以实现不同的透光率。本产品横条最大长度为1500 mm。注：横条15°倾斜在技术上仅在承载扁钢厚度为3 mm时可行。

技术参数
常用网格间距
承载扁钢 — 横条 间距组合：
33.3 — 22.2 / 33.3 / 66.6
66.6 — 22.2 / 33.3 / 66.6
99.9 — 22.2 / 33.3 / 66.6

标准承载扁钢型材
承载扁钢 2 mm | 承载扁钢 3 mm
30/2 | 30/3
35/2 | 35/3
40/2 | 40/3
45/2 | 45/3
50/2 | 50/3
- | 60/3
- | 70/3
- | 80/3
- | 90/3
- | 100/3

配件 / 固定夹

• 焊接式带孔固定板：由焊接的带孔板组成，孔的尺寸和位置按客户要求确定；固定螺栓由客户提供。
• 夹具 B：由鞍形顶夹、夹具下部、M8x60 六角螺栓和 M8 方螺母组成。

特性 / 技术规格

• 材料：钢、铝、不锈钢。
• 横条倾斜角度：15°、30°、45°（15°在技术上仅适用于承载扁钢厚度为3 mm）。
• 横条最大长度：1500 mm。
• 常用网格间距（mm）：见上组合。
• 标准承载扁钢型材（mm）：30/2、35/2、40/2、45/2、50/2 以及 30/3、35/3、40/3、45/3、50/3、60/3、70/3、80/3、90/3、100/3。
• 典型用途：桥梁与步道地面、遮阳、包层、通风格栅、立面、吊顶。
