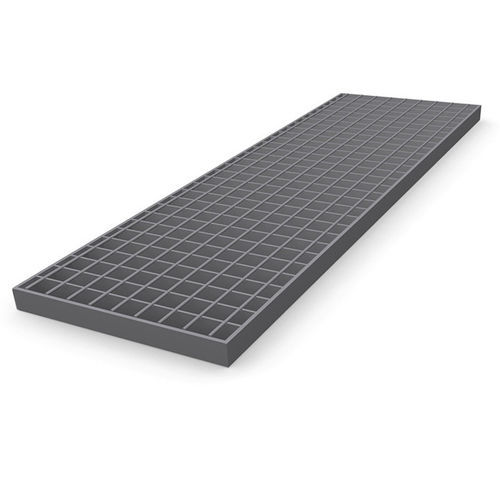

钢格子板

用于楼梯板用于行人桥用于工业行人桥

产品信息
经典压制焊接格栅采用扭绞方形承载杆以提高防滑性能。如对外观有较高要求，可在横杆处采用光滑圆形杆。本选项适用于下列常见网格间距。

技术参数
常见网格间距
承载杆 | 横杆（列对应所示横杆间距）
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6

*部分组合有使用限制

标准承载杆型
承载杆 2 mm | 承载杆 3 mm | 承载杆 4 mm | 承载杆 5 mm
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
- | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | - | 80/4 | 80/5

配件 / 固定夹具

• 焊入带孔板：焊入带孔板，孔径按客户要求；紧固螺钉由客户提供。
• 双夹 B：由2个鞍形上夹、夹具下部、2个六角螺栓和2个方形螺母组成。
• 格栅对接件：由上件与下件（带螺纹）及内六角螺钉组成。
• Hilti 夹具：上下夹具连接，耐振性高，单人施工方便。
• 夹具 B：鞍形上夹、夹具下部、M8x60 六角螺栓和 M8 方螺母。
• 夹具 B 10：鞍形上夹、内六角螺钉、夹具下部和螺母组成。
• 夹具 S：平头螺钉、夹具下部和方形螺母组成。
• 安全夹具 A：安全上部、夹具下部、六角螺钉和方形螺母。
• 安全夹具 D：安全上部、夹具下部、六角螺钉和方形螺母。

特性 / 技术规格

• 产品类型：压制焊接格栅，可选配用于美观需求的光滑圆形横杆。
• 防滑性：标准为扭绞四方承载杆以提供防滑；在注重外观时可选用圆形横杆。
• 网格间距：提供多种常见网格间距（见上表）。
• 承载杆型：提供多种标准型材（宽度与厚度见表）。
• 配件：可选多种固定方案（焊入带孔板、双夹B、对接件、Hilti 夹具、B/B10、S、安全夹具A及D）。
