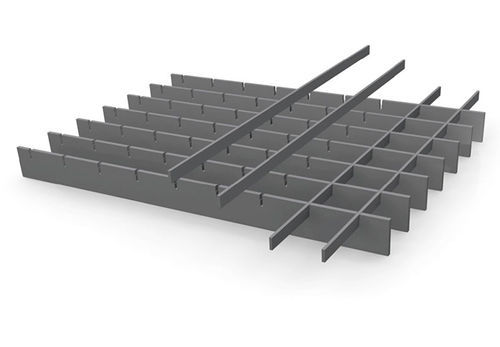

钢格子板 LOCKED

用于行人桥用于外墙用于工业行人桥

产品信息
压锁式格栅是欧洲许多国家最常用的格栅类型。其制造工艺——将横条压入预先冲孔的承重条——在网格尺寸、承重条高度与厚度及材料选择方面提供高度灵活性，可满足工业项目的特定要求。典型应用包括人行道、平台、坡道、建筑立面及需定制网格与承载能力的工业设施。

制造与结构
横条通常为冷轧扁钢，被压入预冲的承重条中。边框可为T型或平板截面，并通过电阻自动焊接固定。遇有较高的防滑需求，可在承重条和/或横条上表面开槽制成防滑型。相对端部的网眼通常相同；网格形态、高度与厚度可按项目需求配置。

技术数据 — 承重条 2–3 mm 的常用网格
承重条 11,1：横条 11,1; 16,65; -; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
承重条 21：横条 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
承重条 22,2：横条 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
承重条 33,3：横条 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
承重条 44,4：横条 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
承重条 55,5：横条 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
承重条 66,6：横条 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
承重条 99,9：横条 11,1; 16,65; 21,0; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

技术数据 — 承重条 4–5 mm 的常用网格
承重条 21：横条 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
承重条 25：横条 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
承重条 33,3：横条 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
承重条 50：横条 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
承重条 66,6：横条 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9
承重条 99,9：横条 16,65; 22,2; 33,3; 44,4; 49,95; 66,6; 99,9

标准承重条型材
2 mm：20/2; 25/2; 30/2; 35/2; 40/2; 45/2; 50/2
3 mm：20/3; 25/3; 30/3; 35/3; 40/3; 45/3; 50/3; 60/3; 70/3; 80/3; 90/3; 100/3
4 mm：25/4; 30/4; 35/4; 40/4; 45/4; 50/4; 60/4; 70/4; 80/4; 90/4; 100/4
5 mm：25/5; 30/5; 35/5; 40/5; 45/5; 50/5; 60/5; 70/5; 80/5; 90/5; 100/5; 110/5; 120/5; 130/5; 140/5; 150/5; 160/5; 170/5

附件 / 固定夹件（摘录）

• 焊接埋入孔板：按客户规格在框架上焊接的穿孔板，孔尺寸由客户指定，紧固件通常由客户提供。
• 双夹 B：由2个鞍形上夹、下夹、2个六角螺栓和2个方螺母组成。
• 套栓式固定件：由头部螺栓和保持法兰组成；对高腐蚀环境（如海上）有特殊版本。
• 对接连接件：由带螺纹的上件和下件及内六角螺钉组成。
• Hilti 夹具：上、下夹件连接；抗振性能高，单人安装效率高。

技术规格 / 特性

• 类型：压锁式格栅（横条压入预冲承重条）。
• 材料：横条通常为冷轧扁钢；可按应用选择其他材料。
• 边框：T型或平板截面，通过电阻焊固定。
• 防滑选项：可通过在承重条和/或横条上开槽实现。
• 高度自定义：网格、端部结构、高度和厚度可按项目要求定制。
• 标准型材与网格：参见以上 2–3 mm 与 4–5 mm 列表。
• 附件：提供多种固定夹和安全配件以满足安装与维护需求。
