铝制格子板

不锈钢热镀锌钢用于行人桥

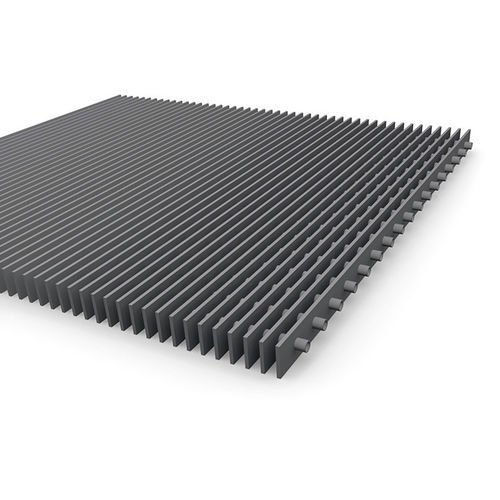

产品概述 MEISER 槽式格栅与传统格栅不同：横杆的功能由插入承重杆中央的管承担，形成简洁且质感良好的外观。为保留设计清晰度，通常不带边框，且不太适合较大跨距。请注意：承重杆与填充杆长度通常生产至≤1,200 mm。

材料与典型用途 常用作室内高档通风盖或需要美观外观的内装覆盖件。可选材料：铝、不锈钢、热浸镀锌钢。可通过选择特殊承重杆型材和不同管径进行定制以满足项目要求。

技术参数 - 常用网格间距 承重杆 | 填充杆
18,50 | 50 | 100 | 150 | 200 | 250 | 300

技术参数 - 标准承重杆型材 承重杆 3 mm:

• 25/3
• 30/3
• 35/3
• 40/3
• 45/3
• 50/3

附件 / 固定件

• 焊接带孔固定板：由焊接带孔板组成；孔径和布置按客户要求；紧固螺钉由客户提供。
• Hilti 卡箍：马鞍型上夹与下件相连；抗振性高；单人易搬运，安装时间明显缩短。
• B 型夹：由马鞍型上夹、夹具下件、M8x60 六角螺栓和 M8 方螺母组成。
• B 10 型夹：由马鞍型上夹、内六角螺钉、夹具下件和螺母组成。

特性 / 技术规格

• 类型：承重杆中央插管替代传统横杆的槽式格栅。
• 典型用途：高档通风盖及需考量美观的室内覆盖件。
• 外观：清晰、高质感设计；通常不带边框。
• 适用性：不太适用于大跨距；构件长度通常≤1,200 mm。
• 材料：铝、不锈钢、热浸镀锌钢。
• 定制：可提供特殊承重杆型材和多种管径。
• 常用网格间距：承重杆 / 填充杆 18,50 ; 50 ; 100 ; 150 ; 200 ; 250 ; 300。
• 标准承重杆型材 (3 mm)：25/3、30/3、35/3、40/3、45/3、50/3。
• 可选固定件：焊接带孔固定板、Hilti 卡箍、B 型夹、B 10 型夹。
