钢格子板

用于楼梯板用于工业行人桥用于室外地面

产品信息

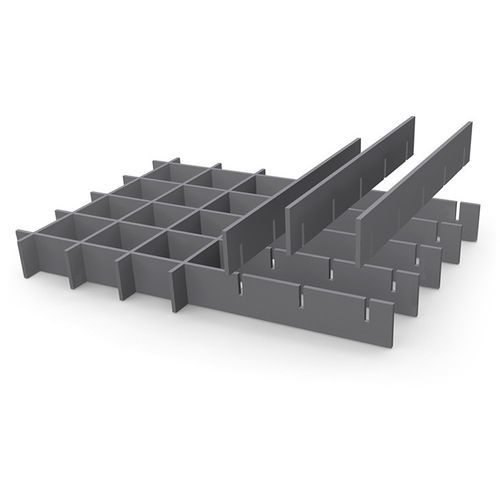

整体格栅之所以称为整体格栅，是因为承重杆与横杆具有相同的截面，因此高度相等。承重杆指两端均有支承且下侧无开槽的杆件。与标准压锁格栅相比，整体格栅具有更好的视觉遮蔽效果和更为美观的外观设计。

技术参数
承重杆厚度 2 至 3 mm 的常见格栅间距
承重杆 | 横杆（列）
22,2 | 16,65 | 22,2 | - | 44,4 | 66,6
33,3 | 16,65 | 22,2 | 33,3 | - | 66,6
44,4 | 16,65 | 22,2 | - | 44,4 | -
66,6 | 16,65 | 22,2 | 33,3 | - | 66,6

承重杆厚度 5 mm 的常见格栅间距
承重杆 | 横杆（列）
33,3 | 16,65 | 33,3 | 66,6 | 99,9
66,6 | 16,65 | 33,3 | 66,6 | -
99,9 | 16,65 | 33,3 | - | 99,9

标准承重杆型材
承重杆 2 mm | 承重杆 3 mm | 承重杆 5 mm
25/2 | 25/3 | -
30/2 | 30/3 | 30/5
35/2 | 35/3 | 35/5
40/2 | 40/3 | 40/5
45/2 | 45/3 | 45/5
50/2 | 50/3 | 50/5
- | 60/3 | 60/5
- | 70/3 | 70/5
- | 80/3 | -
- | 90/3 | -
- | 100/3 | -

配件 / 固定夹具

• 焊接孔板：由焊接入孔的孔板组成；孔尺寸按客户要求；紧固螺栓由客户提供。
• 格栅销栓固定件：由头部螺栓和固定法兰组成；用于高腐蚀环境（如海上）时也可提供 X-BT；预装版本为 X-GR RU。
• Hilti 夹具：由上箍和下部件连接组成；抗振性能高，可由1人安装，显著缩短施工时间。
• B 型夹具：由上箍、下夹件、M8x60 六角螺栓和 M8 方螺母组成。
• A 型安全夹：由安全上部、夹具下部、六角螺钉和方形螺母组成。
• D 型安全夹：由安全上部、夹具下部、六角螺钉和方形螺母组成。

参考项目

• Arvato - 物流中心，多尔斯滕
• 动物园，德累斯顿
• 卡塔尔博物馆，多哈
• OneOnOne House，卢森堡
• 体育馆，慕尼黑
• Marie-Curie 学校，Riedberg
• 考古展示柜，亚琛
• 古怪之家，Bochum
• Zollverein 世界遗产地
• Stahlwerke Bremen 管理大楼
• Eching 学院
• Van Volxem 葡萄园，Wiltingen
• 国家图书馆，卢森堡
• Museum Burg Heinfels，奥地利

特点 / 技术规格

• 类型：整体格栅（承重杆与横杆具有相同截面和相同高度）。
• 承重杆：两端支承；下侧无开槽。
• 相较于压锁格栅，具有更好的视觉遮蔽性和更优的外观设计。
• 常见格栅间距：承重杆（22.2、33.3、44.4、66.6、99.9 mm）与横杆（16.65、22.2、33.3、44.4、66.6、99.9 mm）的组合如上所示。
• 标准承重杆型材适用于 2 mm、3 mm 和 5 mm 厚度（例如 25/2 至 100/3）。
• 多种固定选项：焊接孔板、销栓固定、Hilti 夹具、B 型夹具、A / D 型安全夹等。
