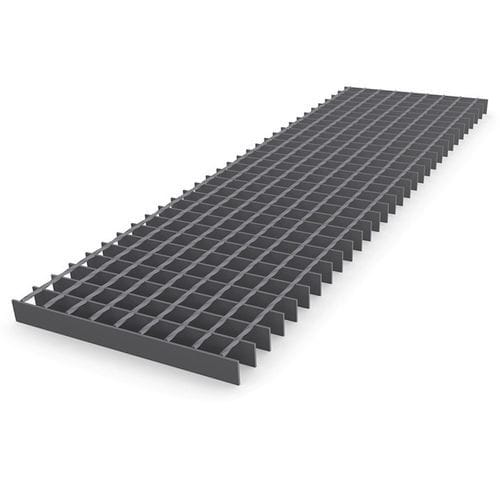

不锈钢格子板

软钢用于行人桥用于工业行人桥

产品信息
MEISER 压焊格栅采用承载杆与横杆每一交点连续电阻焊制造，形成稳定且耐磨的面板。横杆通常为扭绞方形钢丝，产品在自有自动化生产线按需定制。某些网格可实现横杆长度达1,250 mm，可生产无切余的面板并通过优化拼排减少紧固件及安装时间。

技术参数
常用网格间距
承载杆 | 横杆列
15,08 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
17,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
20,77 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
23,69 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6*
25,00 | - | - | - | - | - | 76,2 | 101,6
30,15 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
34,30 | 19,25 | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
41,45 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
45,23 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
51,45 | - | - | - | 38,1 | 50,8 | 76,2 | 101,6
60,30 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
68,60 | - | 24,0 | - | 38,1 | 50,8 | 76,2 | 101,6
*在某些条件下可用但受限

标准承载杆规格
承载杆 2 mm | 承载杆 3 mm | 承载杆 4 mm | 承载杆 5 mm
20/2 | 20/3 | 20/4 | 20/5
25/2 | 25/3 | 25/4 | 25/5
30/2 | 30/3 | 30/4 | 30/5
35/2 | 35/3 | 35/4 | 35/5
40/2 | 40/3 | 40/4 | 40/5
45/2 | 45/3 | 45/4 | 45/5
50/2 | 50/3 | 50/4 | 50/5
- | 60/3 | 60/4 | 60/5
- | 70/3 | 70/4 | 70/5
- | 80/3 | 80/4 | 80/5

配件 / 固定夹具

• 焊入带孔压板：按客户要求焊入带孔压板；螺钉由客户提供。
• 双夹 B：由2个上鞍夹、夹具下部、2个六角螺栓和2个方螺母组成。
• 格栅螺栓固定件：由螺栓和固定法兰组成；高腐蚀环境（如海上）可提供 X-BT；可选预装 X-GR RU。
• 格栅对接件：上部和下部带螺纹及内六角螺钉。
• Hilti 夹具：上夹与下夹连接；抗振性能高，单人便携，显著缩短安装时间。
• 夹具 B：由上鞍夹、夹具下部、M8x60 六角螺钉与 M8 方螺母组成。
• 夹具 B 10：由马蹄型上夹、内六角螺钉、下夹与螺母组成。
• 安全夹 A：由安全上部、夹具下部、六角螺钉与方螺母组成。
• 安全夹 D：由安全上部、夹具下部、六角螺钉与方螺母组成。

特性 / 技术规格

• 制造：在自动生产线上以高压电阻焊对每一交点进行连续焊接。
• 横杆：通常为扭绞方形钢丝；可按需提供圆形或带筋横杆。
• 面板能力：某些网格的横杆长度可达1,250 mm；可实现无切余的定制面板。
• 材料：普通钢、不锈钢 V2A 与 V4A；可按需镀锌。
• 普通钢可选横杆尺寸：7 mm（扭绞）或 8 mm（带筋），按要求提供。
• 面板通常以扁钢封边。
• 典型应用：石油与天然气、石化、矿业、电厂、承受高剪切力的平台和通道等。
• 安装益处：通过增大面板宽度并优化拼排，可将固定件数量最多减少约20%，降低安装时间与人工成本。
• 可用的网格间距与承载杆配置详见上述技术表。
