低温收集器 OPEN LT

产品描述

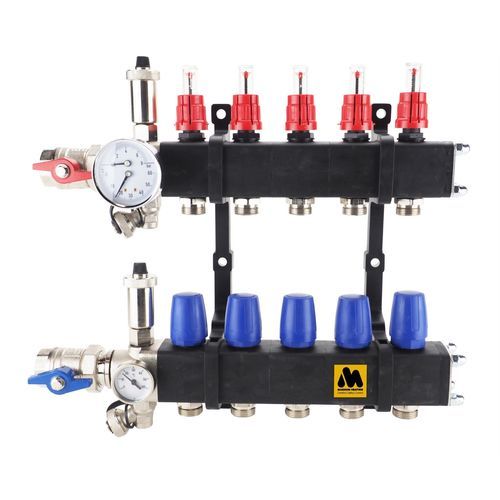

MAGNUM Premium Composite Open LT 分集水器由独立的复合材料元件通过螺杆连接组成。元件采用玻璃纤维增强聚酰胺复合材料制造，适用于高低温环境。双层壁结构形成隔热层，可有效减少结露，使分集水器适用于供暖和制冷。该分集水器常与热泵配套使用。标准配置包括一次侧1"球阀、2个自动排气阀、2个补水/放水阀、双金属温度计和热压表。

可用型号 / 尺寸
Art.nr. | 描述 | 尺寸
W50002 | MAGNUM Premium Composite Open LT 2组 | 265 x 375 x 125 mm
W50003 | MAGNUM Premium Composite Open LT 3组 | 320 x 375 x 125 mm
W50004 | MAGNUM Premium Composite Open LT 4组 | 375 x 375 x 125 mm
W50005 | MAGNUM Premium Composite Open LT 5组 | 430 x 375 x 125 mm
W50006 | MAGNUM Premium Composite Open LT 6组 | 485 x 375 x 125 mm
W50007 | MAGNUM Premium Composite Open LT 7组 | 540 x 375 x 125 mm
W50008 | MAGNUM Premium Composite Open LT 8组 | 595 x 375 x 125 mm
W50009 | MAGNUM Premium Composite Open LT 9组 | 650 x 375 x 125 mm
W50010 | MAGNUM Premium Composite Open LT 10组 | 705 x 375 x 125 mm
W50011 | MAGNUM Premium Composite Open LT 11组 | 760 x 375 x 125 mm
W50012 | MAGNUM Premium Composite Open LT 12组 | 815 x 375 x 125 mm
W50013 | MAGNUM Premium Composite Open LT 13组 | 870 x 375 x 125 mm
W50014 | MAGNUM Premium Composite Open LT 14组 | 925 x 375 x 125 mm
W50015 | MAGNUM Premium Composite Open LT 15组 | 980 x 375 x 125 mm

应用
中央供暖锅炉 | V
热泵 | V
太阳能（配蓄热罐） | V
颗粒炉 | V
集中供热 | V

规格（标配项目）
进水侧阀门 | V
进水侧恒温器 | X
泵 | X
流量计 | V
温度计 | V
压力表 | V
排气阀 | V
回水侧阀门 | V
回水侧RTL阀 | X
控制阀混量 | X
供回之间截断阀 | X
检验 | CE

技术细节

• 由独立复合元件构成；主机体保修10年
• M30x1.5 热力群组阀兼容 MAGNUM 执行器
• 组装配专业流量计，量程0–2.5 L/min（Camflux）
• 组接头适配3/4"欧锥
• 一次侧接头1"，可用球阀封闭
• 标配安装材料
• 一次侧红把手1"球阀
• 流量计 Camflux 2.5 L/min – 1/2"
• 含双金属温度计
• 镀镍自动排气阀 1/2" 带O形圈
• 回水侧蓝把手1"球阀

包装清单

• 装配报告
• 安装说明书
• 保修证书
• MAGNUM Premium Composite Open LT 分集水器

保修
MAGNUM Premium Composite Open LT：主机体保修10年，配件保修2年。

特性 / 技术规格

• 材料：玻璃纤维增强聚酰胺复合材料
• 双层壁结构形成隔热层（减少结露）
• 适用于供暖和制冷应用；常与热泵配合使用
• 标配：一次/回水1"球阀、2个自动排气阀、2个补水/放水阀、双金属温度计、热压表
• 组流量计：专业Camflux单元，量程0–2.5 L/min
• 组接头：兼容3/4"欧锥
• 一次接头：1"（可用球阀封闭）
• 含安装材料
• 保修：主机体10年，配件2年
