热水地暖 HEATBOARD W

住宅层压板发泡聚苯乙烯板

概述

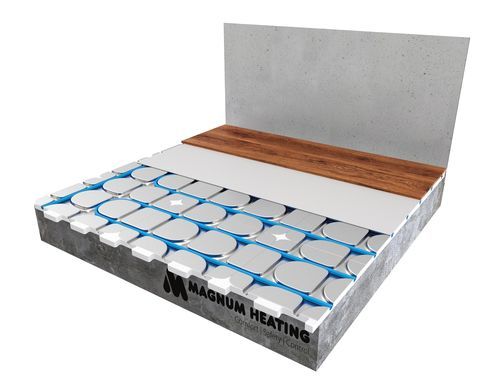

厚度18 mm 的水系地暖系统 MAGNUM HeatBoard W 可直接铺设于悬浮式木地板、实木地板或复合地板下方。仅适用于干燥房间，适合翻新工程。

应用
MAGNUM HeatBoard W 适用于硬质干燥地面系统（复合地板、木地板和实木地板）。对于软质地面（地毯），应先在加热系统与地面之间安装 MAGNUM DuoBoard。

安装便捷性
系统板可像拼图一样拼接，并可用美工刀轻松切割到尺寸。12 mm MAGNUM Tube 地暖管可夹入。固定管距为125 mm。每1 m² 大约需 8 m MAGNUM Tube。然后可用随附的毡层覆盖地面，再铺设上层地板。基层必须稳固、平整且清洁。

包装内容

• 13 块板（4.8 m²）
• 毡层（5 m²）
• 铝箔胶带卷
• 安全手套

注意
12 mm MAGNUM Tube、分集水器、必要的连接配件及可能需要的 DuoBoard 需另行订购。

物料编号
Art.nr. | Description | m² | Dimensions
W63010 | MAGNUM Heatboard 18 mm | 4,8 m² | 13 块，尺寸 770 x 520 mm

可选项
Art.nr. | Options | m | Dimensions
W12100 | MAGNUM Tube PE-RT | 100 m | 12 x 1,5 mm
W12300 | MAGNUM Tube PE-RT | 300 m | 12 x 1,5 mm
W90012 | MAGNUM Adaptor / Euroconus connection | | 12 x 1,5 x 3/4” mm
W91201 | PUSH connection set for 1 x 100 m tube 12 mm | |
W91202 | PUSH connection set for 2 x 100 m tube 12 mm | |
W91203 | PUSH connection set for 3 x 100 m tube 12 mm | |
430030 | DuoBoard 2 x 4 MDF plates | 2,88 m² | 1200 x 600 x 3 mm BaseBoard / 4 mm TopBoard

规格（摘要）
系统类型 | 系统高度 | 系统宽度 | 最小安装高度 | 安装方式 | 管间距 | 是否适用于湿区 | 瓷砖 | 木材 | （PVC）复合地板 | 地毯 | 认证 | 保修
水系 | 18 mm | 从20 cm | 18 mm | 悬浮式 | 固定125 mm | X | V（与 Knauf 或 Fermacell 最少12mm 配合） | V | V（PVC 与 DuoBoard 配合） | V（与 DuoBoard 配合） | CE | 2 年

技术细节（关键数值）

• 标准命名：EPS-EN13163-T2-L2-S2-P2-DLT(1)5-CS(10)150
• 公称厚度 dL：17 mm
• 热导率系数：0.036 W/mK（DIN V 4108-10）
• 热阻：0.33 m²K/W
• 抗压应力：150 kPa（10% 压缩时）
• 拉伸载荷：45 kPa
• 耐热性：< 80°C
• 适用范围：根据 DIN 4108-10 的 DEO
• 防火性能：根据 EN 1350 的 E 级
• 建筑材料等级：根据 DIN 4102 的 B2
• 材料：EPS 聚苯乙烯硬泡（不含 CFK）
• 适用标准：EN 13163、DIN V 4108-10

特性 / 技术规格

• 系统类型：水系
• 系统高度：18 mm
• 系统宽度：从20 cm 起
• 最小安装高度：18 mm
• 安装方式：悬浮式
• 管间距：固定125 mm
• 适用于湿区：否
• 适用于瓷砖：是（与 Knauf 或 Fermacell 最少12mm 配合）
• 适用于木地板：是
• 适用于（PVC）复合地板：是（需 DuoBoard）
• 适用于地毯：是（需 DuoBoard）
• 认证：CE
• 保修：2 年
• 导热系数：0.036 W/mK
• 热阻：0.33 m²K/W
• 抗压应力：150 kPa（10% 压缩时）
• 耐热性：< 80°C
• 材料：EPS 聚苯乙烯硬泡（不含 CFK）
