发泡聚苯乙烯EPS固定装置 W90116

用于楼板用于室内

概述

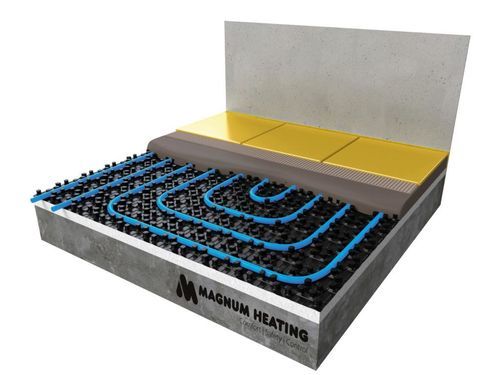

凹凸板可简化采暖地板的基层处理并缩短安装时间。该产品便于快速固定采暖管，提供无保温（17 mm）和保温（28 mm、47 mm）两种规格。板材尺寸：1 × 1 m。适用于 Ø14–16 mm 采暖管。最低找平高度：管顶上方 5 cm。安装方式：悬浮铺设或粘贴安装。

产品型号（无保温）
Art.nr. | 描述 | m² | 备注
W90116 | MAGNUM Castellated plates Uninsulated | 10 m² | 10 件 – 17 mm
W90108 | MAGNUM Castellated plates Uninsulated | 30 m² | 30 件 – 17 mm

产品型号（保温）
Art.nr. | 描述 | m² | 备注
W90117 | MAGNUM Castellated plates 28 mm | 10 m² | 11 mm EPS – 10 件
W90109 | MAGNUM Castellated plates 28 mm | 20 m² | 11 mm EPS – 20 件
W90110 | MAGNUM Castellated plates 47 mm | 10 m² | 30 mm EPS – 10 件

规格汇总
系统类型 | 水系统
系统高度 | 17、28 或 47 mm
板材尺寸 | 1 × 1 m
最低找平高度 | 管顶上方 5 cm
安装方式 | 悬浮 / 粘贴
可用于潮湿区域 | 是
兼容地面覆盖层 | 瓷砖、木地板、（PVC）复合地板、地毯
认证 | DIN 4108-10；建筑材料等级 B2（DIN 4102-B2）
保修 | 2 年

技术细节
带有符合 DIN EN 13163 的 EPS 保温板的凸点元件，PS 薄膜带防滑封边，背面设有供 14–16 mm 采暖管用的 EPS 凸点。双面薄膜搭接以保证与找平层的密封连接。用于按照 DIN 4108-10 的室内保温（天花板或楼板），建筑材料等级 B2（DIN 4102-B2）。

• EN 13501 防火性能：E 级
• DIN 4102 建筑材料等级：B2
• 符合 EN 13163，适用于按照 DIN 4108-10 的室内保温
• EPS（不含 CFC、HCFC、HFC 和 HBCD）
• 阻燃聚合物 FR

28 mm 保温

• 热阻 0.314 m²K/W
• 最大行驶荷载 150 kPa

47 mm 保温

• 热阻 0.75 m²K/W
• 最大行驶荷载 5 kPa (kN/m²)
• 冲击声改善 28 dB
• 标称导热系数 0.040 W/mK

技术特性

• 品牌：MAGNUM Heating
• 产品：Castellated plates
• 可用高度：17 mm（无保温）、28 mm（保温）、47 mm（保温）
• 板材尺寸：1 × 1 m
• 适用于采暖管 Ø 14–16 mm
• 最低找平高度：管顶上方 5 cm
• 安装方式：悬浮或粘贴
• 兼容地面覆盖：瓷砖、木地板、（PVC）复合地板、地毯
• 认证：DIN 4108-10；建筑材料等级 B2（DIN 4102-B2）
• 防火性能：EN 13501 = E 级
• 28 mm 保温：热阻 0.314 m²K/W；最大行驶荷载 150 kPa
• 47 mm 保温：热阻 0.75 m²K/W；最大行驶荷载 5 kPa；冲击声改善 28 dB；导热系数 0.040 W/mK
• 保修：2 年
