低温收集器 E32

耐腐蚀

描述

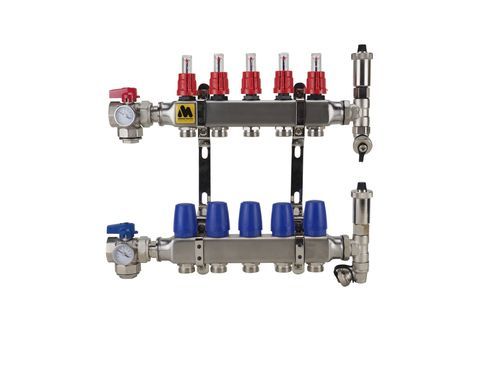

MAGNUM Premium E32 INOX Open LT 集水器，适用于低温和高温工况。主体材质为不锈钢 4301（AISI304）。可用于主供暖及辅助供暖。各回路独立，带截止阀和 3/4" 欧锥接头。包含：每组 1 个流量计、2 个放气阀、2 个温度计、安装支架、螺钉和膨胀螺丝。

型号（物料号 / 描述 / 尺寸）
E32002 | MAGNUM Premium E32 INOX Open LT 集水器 2G | 240 x 365 x 100 mm
E32003 | MAGNUM Premium E32 INOX Open LT 集水器 3G | 320 x 365 x 100 mm
E32004 | MAGNUM Premium E32 INOX Open LT 集水器 4G | 350 x 365 x 100 mm
E32005 | MAGNUM Premium E32 INOX Open LT 集水器 5G | 420 x 365 x 100 mm
E32006 | MAGNUM Premium E32 INOX Open LT 集水器 6G | 470 x 365 x 100 mm
E32007 | MAGNUM Premium E32 INOX Open LT 集水器 7G | 515 x 365 x 100 mm
E32008 | MAGNUM Premium E32 INOX Open LT 集水器 8G | 570 x 365 x 100 mm
E32009 | MAGNUM Premium E32 INOX Open LT 集水器 9G | 625 x 365 x 100 mm
E32010 | MAGNUM Premium E32 INOX Open LT 集水器 10G | 680 x 365 x 100 mm
E32011 | MAGNUM Premium E32 INOX Open LT 集水器 11G | 735 x 365 x 100 mm
E32012 | MAGNUM Premium E32 INOX Open LT 集水器 12G | 790 x 365 x 100 mm
E32013 | MAGNUM Premium E32 INOX Open LT 集水器 13G | 845 x 365 x 100 mm
E32014 | MAGNUM Premium E32 INOX Open LT 集水器 14G | 900 x 365 x 100 mm
E32015 | MAGNUM Premium E32 INOX Open LT 集水器 15G | 955 x 365 x 100 mm

适用能源
锅炉 | V
热泵 | V
太阳能（配缓冲水箱） | V
颗粒炉 | V
集中供暖 | V

特点
供水侧截止阀：V
供水侧恒温器：V
水泵：X
流量计：V
回水温度计：V
压力表：V
排气阀：V
回流阀：V
回水侧 RTL 阀：X
控制阀混合量：X
回水与供水间单向阀：X
检验：CE

技术细节

• 集水器主体采用不锈钢 4301（AISI304）制造。
• 配备适用于 MAGNUM 执行器的 M30X 1.5 恒温阀组。
• 回路配备量程为 0–2.5 L/min 的专业流量计。
• 回路连接为 3/4" 欧锥接头。
• 一次侧连接为 1"，可通过带温度计的球阀锁定。
• 集水器随附安装固定系统（支架、螺丝和膨胀螺丝）。
• 集水器经 6 bar 压力试验；包括压力试验、使用说明和保修。
• 包装内含：安装报告；安装说明；保修卡；MAGNUM Premium E32 INOX Open LT。
• 保修：集水器主体 10 年，附件 2 年。

特性 / 技术参数

• 主体材料：不锈钢 4301（AISI304）。
• M30X 1.5 恒温阀组兼容 MAGNUM 执行器。
• 每组配备专业流量计（0–2.5 L/min）。
• 回路连接：3/4" 欧锥。
• 一次连接：1"，带球阀和温度计。
• 试验压力：6 bar；包含压力测试和相关文件。
• 包含排气阀、温度计、安装支架及安装紧固件。
