热水地暖 SLIMFIT

住宅家用层压板

概述

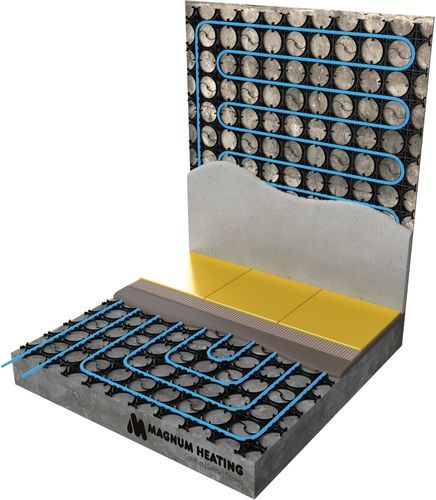

MAGNUM SlimFit 10 和 SlimFit 12 是用于地面与墙体的低高度水系统。SlimFit 10 适配 Ø10 mm 管材，系统高度 12 mm；SlimFit 12 适配 Ø12 mm 管材，系统高度 14 mm。板材开敞结构有利于砂浆或抹灰的粘结，适用于翻新项目，也可作为主供暖系统使用。

结构与功能
系统由可互扣的塑料垫（板）组成，可卡扣连接。加热管卡入板材通道。包装包含5片：SlimFit 10 — 5片 60 x 80 cm（2.4 m²）；SlimFit 12 — 5片 75 x 100 cm（3.75 m²）。

优势

• 极低的系统高度，适合翻新场景。
• 兼容多种地面饰面（瓷砖、木地板、复合地板、地毯）——部分饰面需使用自流平找平层。
• 可用于采暖与制冷（墙体应用时板材支撑抹灰层）。
• 认证：CE、KOMO、MPA、SKZ。保修：元件2年，管材50年。

安装方法
用于安装（地面或墙体）

• 钻孔尺寸：5–6 mm（根据基层而定）。
• 膨胀螺丝/胶塞尺寸：根据基层为5–7 mm。

布置方式

• 地面：反向螺旋
• 墙体：弯曲（蛇形）

面层

• 地面：自流平或（砂）水泥找平层
• 墙体：抹灰砂浆

产品与组件（SlimFit 12）
Art.nr. W61012 — MAGNUM SlimFit 12 system — 3.75 m² — 5 plates of 75 x 100 cm
Art.nr. W12100 — MAGNUM Tube PE-RT — 100 m — 12 x 1.5 mm
Art.nr. W12300 — MAGNUM Tube PE-RT — 300 m — 12 x 1.5 mm
Art.nr. W90012 — MAGNUM Adaptor / Euroconus connection — 12 x 1.5 x 3/4” mm
Art.nr. W91201 — PUSH connection set for 1x 100 m tube 12 mm
Art.nr. W91202 — PUSH connection set for 2x 100 m tube 12 mm
Art.nr. W91203 — PUSH connection set for 3x 100 m tube 12 mm

产品与组件（SlimFit 10）
Art.nr. W61024 — MAGNUM SlimFit 10 system — 2.4 m² — 5 plates of 60 x 80 cm
Art.nr. W10080 — MAGNUM Tube PE-RT — 80 m — 10 x 1.3 mm
Art.nr. W10240 — MAGNUM Tube PE-RT — 240 m — 10 x 1.3 mm
Art.nr. W90010 — MAGNUM Adaptor / Euroconus connection — 10 x 1.3 x 3/4” mm (per 2 pieces) steel
Art.nr. W91001 — PUSH connection set for 1x 80 m tube 10 mm
Art.nr. W91002 — PUSH connection set for 2x 80 m tube 10 mm
Art.nr. W91003 — PUSH connection set for 3x 80 m tube 10 mm
Art.nr. W91004 — PUSH connection set for 4x 80 m tube 10 mm

组与长度信息
管材长度：SlimFit 10 — 80 m 与 240 m；SlimFit 12 — 100 m 与 300 m。每回路最大管长：SlimFit 10 = 240 m（3×80 m），SlimFit 12 = 300 m（3×100 m）。每组最大覆盖面积（约）：SlimFit 10 = 24 m²；SlimFit 12 = 37.5 m²。

安装视频
提供分步骤安装视频，演示布局、卡管与收边操作（参考：MAGNUM SlimFit 安装视频）。

规格 / 技术特性

• 品牌：MAGNUM
• 系列/型号：SlimFit（10 与 12 变体）
• 系统类型：水系，适用于地面或墙体
• 安装高度：12 mm（SlimFit 10）与 14 mm（SlimFit 12），含管材
• 总安装厚度：约 15–20 mm（10）；约 17–22 mm（12）
• 元件尺寸：800×600 mm（10）；1000×750 mm（12）
• 组件尺寸：200×200 mm（10）；250×250 mm（12）
• 包装覆盖面积：2.4 m²（5 元件）10；3.75 m²（5 元件）12
• 管材兼容性：Ø10 mm（10）；Ø12 mm（12）
• 管间距（中心）：100 mm（10）；125 mm（12）
• 适用面层：瓷砖、木地板（需自流平）、PVC 复合地板（需自流平）、地毯（需自流平）
• 认证：CE、KOMO、MPA、SKZ
• 保修：元件 2 年；管材 50 年

技术细节

• SlimFit 10 元件 L×W：800 × 600 mm（4×3 组件）；组件 200 × 200 mm；每元件面积 0.48 m²；包装 2.4 m²（5 元件）
• SlimFit 12 元件 L×W：1000 × 750 mm（4×3 组件）；组件 250 × 250 mm；每元件面积 0.75 m²；包装 3.75 m²（5 元件）
• 系统安装高度：12 mm（10）；14 mm（12）
• 总安装厚度：约 15–20 mm（10）；17–22 mm（12）
• 管间距（中心到中心）：100 mm（10）；125 mm（12）
• 推荐钻孔尺寸：5–6 mm；膨胀螺丝：5–7 mm
