热水地暖 DRYFLOOR

住宅层压板发泡聚苯乙烯板

产品概述

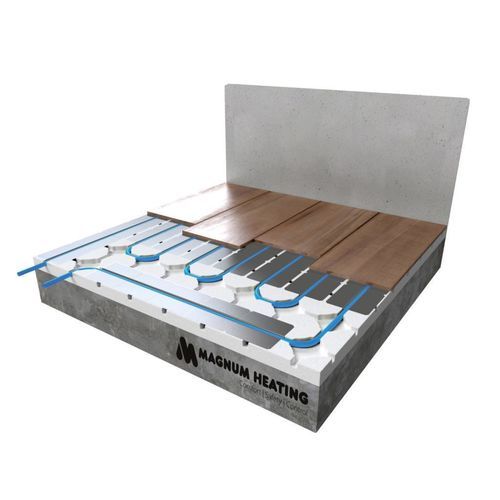

MAGNUM DryFloor 系统适用于建筑高度受限或承重较低的基层（如木质基层）时的干式地暖安装。该系统由型材 EPS 保温板组成，在其上布置铝制 Omega 导热型材以安放并分布采暖管的热量。

主要特点

• 系统高度：25 mm（干式结构）
• 铝制 Omega 型材将热量扩散到地面；热导率：80 W/mK
• 相比传统砂浆系统具有更快的热响应
• 与保温板配合使用时推荐管径：14 mm
• 约需铝型材 8 根/平方米（经验值）
• 安装前基层须稳定、找平并清洁

产品 / 物品
Art.nr. | 描述 | m² | 尺寸
W62075 | MAGNUM DryFloor 25 mm | 7.5 m² | 100 x 75 cm
W62901 | 铝制 Omega 型材 14 mm | | 1000 x 120 x 0.4 mm

采暖管（示例）
Art.nr. | 描述 | m | 尺寸
W14100 | MAGNUM Tube PE-RT | 100 m | 14 x 2 mm
W14120 | MAGNUM Tube PE-RT | 120 m | 14 x 2 mm
W14240 | MAGNUM Tube PE-RT | 240 m | 14 x 2 mm
W14600 | MAGNUM Tube PE-RT | 600 m | 14 x 2 mm

配件
Art.nr. | 描述 | 尺寸
W90014 | 适配器 / 欧锥连接 | 14 x 2 x 3/4” mm

规格（摘要）

• 系统类型：水系统地暖（干式结构）
• 系统高度：25 mm
• 最小安装高度：25 mm
• 系统宽度：从 20 cm 起
• 安装方式：悬浮式
• 功率：可变
• 适用于潮湿区域：是
• 瓷砖：适用（与 Fermacell 最少 12 mm 组合）
• 木地板：适用
• （PVC）复合地板：适用（与 Fermacell 最少 12 mm 组合）
• 地毯：适用（与 Fermacell 最少 12 mm 组合）
• 认证：CE
• 保修：板与型材 2 年；管材最长 50 年

保修

• MAGNUM 保温板与型材：2 年
• MAGNUM 管材：50 年（前 10 年包括后果性损失）

技术细节
EPS 保温板

• 每块板可用面积：0.75 m²（1000 x 750 mm）
• 每箱数量：10 块（7.5 m²）
• 标称厚度：25 mm
• 管间距（主采暖）：125 mm
• 每回路最大管长：100 m
• 热导率（DIN V 4108‑10）：0.035 W/mK
• 热阻：0.71 m²K/W
• 压缩应力（10% 压缩）：150 kPa
• 抗拉载荷：60 kPa
• 热变形温度：最高 80 °C
• 燃烧性能（EN 13501）：E 级
• 建筑材料等级（DIN 4102）：B1
• 材料：EPS 聚苯乙烯硬泡（不含 CFC）
• 适用标准：EN 13163、DIN V 4108‑10

铝制 Omega 型材

• 单根型材尺寸：1000 x 120 x 0.4 mm
• 热导率：80 W/mK
• 估算用量：约 8 根/平方米

技术规格（摘要）

• 产品名称：MAGNUM DryFloor
• 系统高度：25 mm
• 系统类型：水系地暖，干式结构
• 保温板尺寸：100 x 75 cm（可用面积 0.75 m²）
• 型材：铝制 Omega 型材（1000 x 120 x 0.4 mm）
• 推荐管径：14 mm
• 管间距：125 mm
• 每回路最大管长：100 m
• 认证：CE
• 保修：板与型材 2 年；管材最长 50 年（前 10 年含后果性损失）
