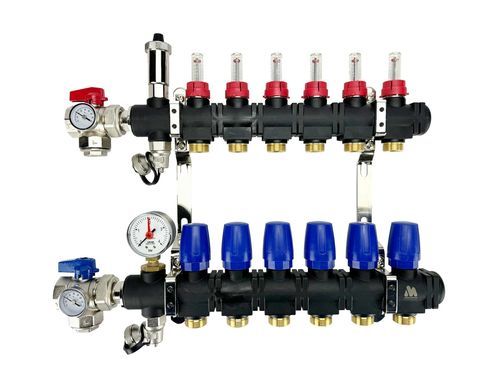

低温收集器 ECOFLOW

产品说明
EcoFlow MAGNUM 单壁合成集管由玻璃纤维增强聚酰胺制成。由完全预成型的合成元件通过螺纹杆连接组成。适用于高温和低温工况，既可用于供暖也可用于制冷，并可与混合热源配合使用（冬季供暖、夏季制冷）。标配 1" 球阀、自动排气阀、2 个注排球阀、2 个温度计和 1 个压力表。

液压连接选项
对于通过单一一次回路与其他高温供暖系统组合的情况，可将 W90002 液压混合系统直接安装到集管上，以实现低温混合调节。

型号与尺寸
货号 | 描述 | 尺寸
W52002 | EcoFlow MAGNUM 合成集管 2 回路 | 265 x 375 x 125 mm
W52003 | EcoFlow MAGNUM 合成集管 3 回路 | 320 x 375 x 125 mm
W52004 | EcoFlow MAGNUM 合成集管 4 回路 | 375 x 375 x 125 mm
W52005 | EcoFlow MAGNUM 合成集管 5 回路 | 430 x 375 x 125 mm
W52006 | EcoFlow MAGNUM 合成集管 6 回路 | 485 x 375 x 125 mm
W52007 | EcoFlow MAGNUM 合成集管 7 回路 | 540 x 375 x 125 mm
W52008 | EcoFlow MAGNUM 合成集管 8 回路 | 595 x 375 x 125 mm
W52009 | EcoFlow MAGNUM 合成集管 9 回路 | 650 x 375 x 125 mm
W52010 | EcoFlow MAGNUM 合成集管 10 回路 | 705 x 375 x 125 mm
W52011 | EcoFlow MAGNUM 合成集管 11 回路 | 760 x 375 x 125 mm
W52012 | EcoFlow MAGNUM 合成集管 12 回路 | 815 x 375 x 125 mm
W52013 | EcoFlow MAGNUM 合成集管 13 回路 | 870 x 375 x 125 mm
W52014 | EcoFlow MAGNUM 合成集管 14 回路 | 925 x 375 x 125 mm
W52015 | EcoFlow MAGNUM 合成集管 15 回路 | 980 x 375 x 125 mm

适用能源来源
锅炉 | 是
热泵 | 是
太阳能（配缓冲罐） | 是
颗粒炉 | 是
集中供暖 | 是（可按需提供）

特点（摘要）

• 供水侧截止阀：是
• 供回水侧恒温器：是
• 水泵：否（不含）
• 电流表：否（不含）
• 回水侧温度计：是
• 供水侧热压表：是
• 自动排气阀：是
• 回水侧截止阀：是
• 回水侧 RTL 阀：否
• 调节阀混合量测量：否
• 回水与供水之间止回阀：否

技术细节
由玻璃纤维增强的预成型合成元件组成。
用于 MAGNUM 执行器的 M30 x 1.5 恒温阀组。
各回路配备量程为 0-2.5 L/min 的专业流量计。
回路连接为 Eurocone 3/4"。
一次回路连接 1"；通过球阀关闭。
集管包含墙体固定系统。
1" 红柄球阀与 1" 蓝柄球阀。
Camflux 流量计 2.5 L/min - 1/2"。
双金属温度计。
带 O 型圈的镍镀自动排气阀 1/2"。

包装内含

• 装配报告
• 安装说明
• 保修证书

保修
集管本体保修 10 年，配件保修 2 年。

特性 / 技术规格

• 材料：玻璃纤维增强聚酰胺（预成型合成元件）。
• 用途：供暖与制冷；适用于混合系统。
• 回路连接：Eurocone 3/4"。
• 一次回路连接：1"，带球阀。
• 内置专业流量计：量程 0-2.5 L/min（Camflux 2.5 L/min - 1/2").
• 随附阀门：1" 球阀（红、蓝手柄）、供回水截断阀。
• 随附仪表：温度计（供水与回水）、供水侧热压表、压力表。
• 随附镍镀自动排气阀 1/2"。
• 含墙体固定系统。
• 可选：可连接 W90002 液压系统以实现低温混合控制。
