发泡聚苯乙烯EPS固定装置 TACKER

用于楼板用于室内

概述

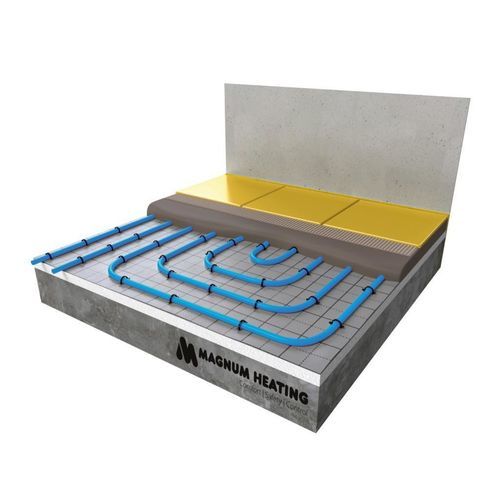

Tacker 系统包含保温板、网格膜和固定钉，可实现地暖的高效安装。管道通过 Tacker 钉直接固定在 20、30 或 50 mm 厚的保温板上，适用于大面积铺设。为允许地面伸缩，需在所有墙体处设置周边保温带。

Tacker 网格膜
在直接铺设于保温层时，可使用 Tacker 网格膜。该膜具有 10 cm x 10 cm 的矩形分格及内层 5 cm x 5 cm 的网格，可支持不同的管道间距布置。

Tacker 钉与工具
系统采用塑料 Tacker 钉（40 mm 与 60 mm），将采暖管直接固定于保温板上。钉子使用 Tacker 钉枪进行快速可靠的固定。

产品（货号）
Art.nr. | 描述 | m² | 尺寸
W90102 | Tacker 网格膜 | 50 m² | 50 m x 1 m
W90103 | MAGNUM Tacker 保温板 | 10 m² | 热用 20 mm
W90104 | MAGNUM Tacker 保温板 | 10 m² | 热用 30 mm
W99915 | MAGNUM Tacker 保温板 | 10 m² | 热用 50 mm
W90122 | MAGNUM Tacker 保温板 | 10 m² | 吸声 20 mm
W90123 | MAGNUM Tacker 保温板 | 10 m² | 吸声 30 mm

Art.nr. | 描述 | 包装
W90105 | Tacker 钉 | 40 mm – 300 件
W90106 | Tacker 钉 | 60 mm – 300 件

Art.nr. | 描述
W90107 | Tacker 钉枪

规格
系统类型 | 水系统
系统高度 | 20、30 或 50 mm
系统宽度 | 1000 mm
最小设置高度 | 管顶上方 5 cm
安装方式 | 漂浮 / 粘贴
湿区适用 | 是
适用瓷砖 | 是
适用木地板 | 是
（PVC）复合地板 | 是
地毯 | 是
认证 | DIN 13163、DIN 4108-10、建材等级 B2（DIN 4102-B2）
保修 | 2 年

技术参数

• 板材尺寸（卷）：10000 x 1000 mm
• 板材厚度：20、30 或 50 mm
• 热阻：约 0.44 m²K/W（20 mm）、0.75 m²K/W（30 mm）、1.25 m²K/W（50 mm）
• 最大行人荷载：4 kPa（kN/m²）
• 冲击声改善：28 dB 或 29 dB
• 公称导热率（DIN 4108-4）：0.045 W/mK
• 钉子规格：40 mm 与 60 mm（300 件/包）；38 mm 钉适用于管径 Ø14–20 mm
• 钉枪尺寸：800 x 140 x 70 mm
