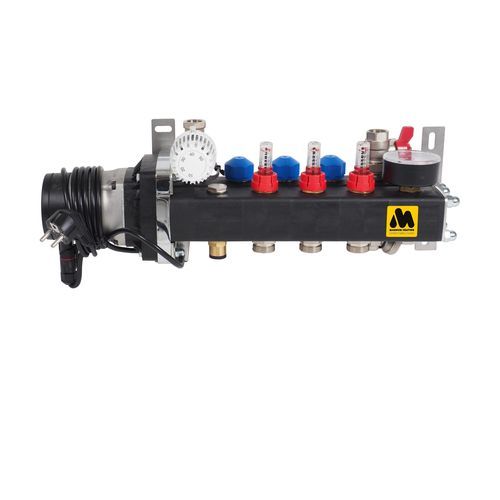

耐腐蚀收集器 PREMIUM

概述
MAGNUM Premium Composite 集管为供暖与制冷系统提供紧凑且模块化的液压分配单元。各单元由玻璃纤维增强聚酰胺制成，并通过螺杆连接。双层壁结构提供热绝缘性能，能显著减少集管表面凝结水产生。

型号 / 尺寸
货号 — 描述 — 尺寸
W51001 — MAGNUM Premium Composite 集管 1 组 — 390 x 200 x 170 mm
W51002 — MAGNUM Premium Composite 集管 2 组 — 445 x 200 x 170 mm
W51003 — MAGNUM Premium Composite 集管 3 组 — 500 x 200 x 170 mm
W51004 — MAGNUM Premium Composite 集管 4 组 — 555 x 200 x 170 mm
W51005 — MAGNUM Premium Composite 集管 5 组 — 610 x 200 x 170 mm
W51006 — MAGNUM Premium Composite 集管 6 组 — 665 x 200 x 170 mm
W51007 — MAGNUM Premium Composite 集管 7 组 — 720 x 200 x 170 mm
W51008 — MAGNUM Premium Composite 集管 8 组 — 775 x 200 x 170 mm
W51009 — MAGNUM Premium Composite 集管 9 组 — 830 x 200 x 170 mm
W51010 — MAGNUM Premium Composite 集管 10 组 — 885 x 200 x 170 mm
W51011 — MAGNUM Premium Composite 集管 11 组 — 940 x 200 x 170 mm
W51012 — MAGNUM Premium Composite 集管 12 组 — 995 x 200 x 170 mm
W51013 — MAGNUM Premium Composite 集管 13 组 — 1050 x 200 x 170 mm
W51014 — MAGNUM Premium Composite 集管 14 组 — 1105 x 200 x 170 mm
W51015 — MAGNUM Premium Composite 集管 15 组 — 1160 x 200 x 170 mm

适用

• 中央供暖锅炉 — 是
• 热泵 — 否
• 太阳能热（配缓冲罐） — 是
• 颗粒炉 — 是
• 集中供热 — 是（可按需提供）

规格（具备功能）

• 进水阀 — 是
• 进水侧温控器 — 是
• 水泵 — 是
• 流量计 — 是
• 温度计 — 是
• 压力表 — 是
• 排气阀 — 是
• 回水阀 — 是
• 回水侧 RTL 阀 — 否
• 控制内混合量阀 — 否
• 供回之间截止阀 — 否
• 检验 — CE

技术细节

• 标配高能效 Grundfos A-Label 水泵。
• M30x1,5 恒温组阀，适配 MAGNUM 执行器。
• 组连接兼容 ¾” Eurocone。
• 各组配备量程为 0–2.5 L/min 的专业流量计。
• 主回路连接 ½（从 8 组起为 ¾）。
• 配备温度计、排气阀、安全阀和注水阀。
• 恒温预设阀 ½（从 8 组起为 ¾）。
• 带帽阀的温控旋钮位于浸入管内。
• 流量计：Camflux 2.5 L/m - ½。
• 轴向带 DB 的 60 mm 压温表。
• 排气阀 ½。
• ½ 两段式蓝色球阀（从 8 组起为 ¾）。

安装说明
通过温控头调节水温。集管配有最大安全装置，以防过热水流入地板系统。

包装清单

• 耐压试验报告
• 安装说明书
• 保修证书
• MAGNUM Premium Composite 集管

保修
MAGNUM Premium Composite：本体保修 10 年，阀门保修 2 年。
