耐腐蚀收集器 BASIC

概述

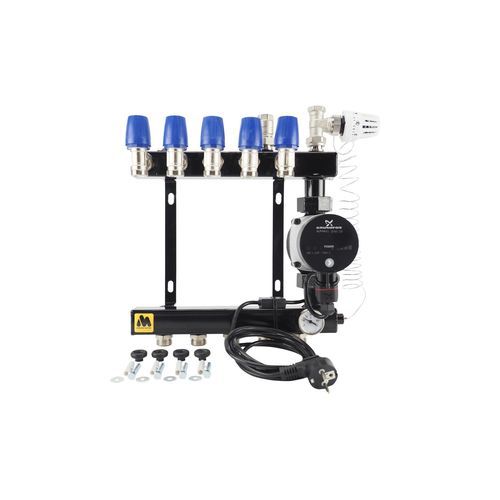

MAGNUM Basic Steel 是一款结构简单但非常坚固的控制单元，标配能效等级为 A 的节能水泵。该泵为恒压（调速）泵，当执行器关闭回路组时自动调节。该分集水器在液压上为中性，意味着该分集水器的泵不会影响一次回路。分集水器经过 6 bar 的压力测试，随附压力测试报告、清晰的安装说明和保修卡。

型号 (Art.nr. | 描述 | 尺寸)
W40001 | MAGNUM Basic Steel 1 Group incl. A-Label Pump | 190 x 390 x 145 mm
W40002 | MAGNUM Basic Steel 2 Groups incl. A-Label Pump | 190 x 390 x 145 mm
W40003 | MAGNUM Basic Steel 3 Groups incl. A-Label Pump | 245 x 390 x 145 mm
W40004 | MAGNUM Basic Steel 4 Groups incl. A-Label Pump | 300 x 390 x 145 mm
W40005 | MAGNUM Basic Steel 5 Groups incl. A-Label Pump | 355 x 390 x 145 mm
W40006 | MAGNUM Basic Steel 6 Groups incl. A-Label Pump | 410 x 390 x 145 mm
W40007 | MAGNUM Basic Steel 7 Groups incl. A-Label Pump | 465 x 390 x 145 mm
W40008 | MAGNUM Basic Steel 8 Groups incl. A-Label Pump | 520 x 390 x 145 mm
W40009 | MAGNUM Basic Steel 9 Groups incl. A-Label Pump | 575 x 390 x 145 mm
W40010 | MAGNUM Basic Steel 10 Groups incl. A-Label Pump | 630 x 390 x 145 mm

适用能源
燃气/燃油锅炉（集中供暖） | V（适用）
热泵 | X（不适用）
太阳能热（配缓冲罐） | X（不适用）
颗粒炉 | X（不适用）
区域供热 | X（不适用）

规格（功能表）
进水阀 | V（包含）
进水恒温器 | V（包含）
泵 | V（包含，A 级）
流量计 | X（不包含）
温度计 | V（包含）
压力表 | X（不包含）
排气阀 | V（包含）
回水阀 | V（包含）
回水 RTL 阀 | X（不包含）
控制阀混合量 | X（不包含）
供回之间截止阀 | X（不包含）
认证 | CE

技术细节

• 该分集水器本体为镀锌材料，表面采用黑色 RAL 9011 环氧涂层
• 配有恒温旋钮、温度计、最高安全装置和排气阀
• 标配一台能效等级为 A 的节能泵
• 双向可调节恒温组阀，适用于 MAGNUM 执行器
• 组连接适用于 3/4" Euroconus
• 主回路连接 1/2"（从 8 组起为 3/4"）
• 分配器标配安装材料
• 热控阀已预装
• 恒温旋钮带有浸入管内的帽阀
• 双金属温度计含浸入管
• 排气阀 1/2"
• 1/2" 两片式蓝色球阀

包装清单

• 压力测试报告
• 安装说明
• 保修证书
• MAGNUM Basic Steel 单元

保修
MAGNUM Basic Steel：本体保修 5 年，配件保修 2 年。

特性 / 技术规格

• 型号名称：MAGNUM Basic Steel
• 本体材料及表面：镀锌本体，黑色环氧涂层 RAL 9011
• 泵：节能型，A 级，恒压（调速）
• 液压特性：液压中性分集水器
• 耐压试验：6 bar（随附压力测试报告）
• 组连接：适用于 3/4" Euroconus
• 主回路连接：1/2"（8 组起为 3/4"）
• 包含仪表：恒温旋钮、温度计、排气阀、最高安全装置
• 安装：随附安装材料
• 认证：CE
