电地暖 100305

住宅商用混凝土板

产品概述

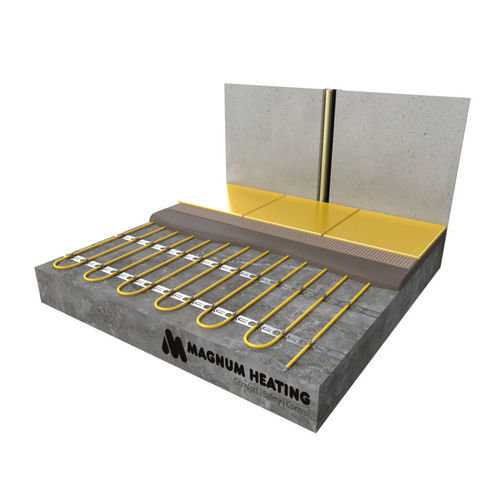

MAGNUM Cable 是为水泥找平层安装设计的电加热电缆。电缆间距决定每平方米功率，可通过缩小间距提高功率以获得更快响应和更高表面温度，或通过加大间距获得恒低温度。电缆可弯曲，便于施工，可通过铝箔胶带固定在 MAGNUM Isorol 或咬合板上，或用扎带固定在混凝土钢筋网格上。也提供直接铺设在地面的定位间隔条。

安装方式
提供两种线性功率版本：10 W/m 和 17 W/m。10 W/m 电缆的总功率范围为 100–1900 W，适用面积约 1–20 m²；17 W/m 电缆的总功率范围为 300–3300 W，适用面积约 2–30 m²。电缆末端回路连接，供电仅由一侧引入；该唯一盲接头避免了回线至温控器的需求。MAGNUM Cable 不适用于轻质混凝土。

附加说明
先进的 WiFi 温控器会考虑升温时间，确保地面在需要时达到设定温度。在可使用主采暖的情况下，取消墙面散热器可提供更大的室内布局自由度。

电缆间距计算示例
计算间距：用空置地面面积（m²）除以电缆总功率（W），再将结果乘以线性功率（10 或 17 W/m）。小数点后两位即表示以厘米为单位的间距。

示例：
3 m² 上 500 W → (3 ÷ 500) × 17 = 0.102 → 间距 10 cm
7 m² 上 1000 W → (7 ÷ 1000) × 17 = 0.119 → 间距 11–12 cm

包装清单

• 加热电缆
• 固定胶带
• 地温传感器用软管
• 安装说明

MAGNUM Cable 17（套装）— 型号示例

• 货号 100305 / 110305 — 17.6 m — 300 W — 1.3 A — 177 Ω
• 货号 100505 / 110505 — 29.4 m — 500 W — 2.2 A — 109 Ω
• 货号 100705 / 110705 — 41.2 m — 700 W — 3.0 A — 76 Ω
• 货号 101005 / 111005 — 58.8 m — 1000 W — 4.3 A — 53 Ω
• 货号 101255 / 111255 — 73.5 m — 1250 W — 5.5 A — 42 Ω
• 货号 101705 / 111705 — 100.0 m — 1700 W — 7.4 A — 31 Ω
• 货号 102105 / 112105 — 123.5 m — 2100 W — 9.0 A — 25 Ω
• 货号 102605 / 112605 — 152.9 m — 2600 W — 11.3 A — 20 Ω
• 货号 102905 / 112905 — 170.6 m — 2900 W — 12.8 A — 18 Ω
• 货号 103305 / 113305 — 194.1 m — 3300 W — 14.3 A — 16 Ω

MAGNUM Cable 17 W/m（单件）

• 货号 120300 — 17.6 m — 300 W — 1.3 A — 177 Ω
• 货号 120500 — 29.4 m — 500 W — 2.2 A — 109 Ω
• 货号 120700 — 41.2 m — 700 W — 3.0 A — 76 Ω
• 货号 121000 — 58.8 m — 1000 W — 4.3 A — 53 Ω
• 货号 121250 — 73.5 m — 1250 W — 5.5 A — 42 Ω
• 货号 121700 — 100.0 m — 1700 W — 7.4 A — 31 Ω
• 货号 122100 — 123.5 m — 2100 W — 9.0 A — 25 Ω
• 货号 122600 — 152.9 m — 2600 W — 11.3 A — 20 Ω
• 货号 122900 — 170.6 m — 2900 W — 12.8 A — 18 Ω
• 货号 123200 — 194.1 m — 3300 W — 14.3 A — 16 Ω

MAGNUM Cable 10 W/m（单件）

• 货号 120107 — 10 m — 100 W — 0.4 A — 529 Ω
• 货号 120207 — 20 m — 200 W — 0.9 A — 264 Ω
• 货号 120307 — 30 m — 300 W — 1.3 A — 176 Ω
• 货号 120407 — 40 m — 400 W — 1.7 A — 132 Ω
• 货号 120507 — 50 m — 500 W — 2.2 A — 106 Ω
• 货号 120607 — 60 m — 600 W — 2.6 A — 88 Ω
• 货号 120807 — 80 m — 800 W — 3.5 A — 66 Ω
• 货号 121007 — 100 m — 1000 W — 4.3 A — 53 Ω
• 货号 121207 — 120 m — 1200 W — 5.2 A — 44 Ω
• 货号 121507 — 150 m — 1500 W — 6.5 A — 35 Ω
• 货号 121907 — 190 m — 1900 W — 8.3 A — 28 Ω

选项 / 配件

• 货号 720100 — MAGNUM Stabiliser fibres — 150 g 袋
• 货号 720150 — MAGNUM 铝箔胶带 — 卷 10 m × 5 cm
• 货号 720310 — MAGNUM 间隔条 — 10 m
• 货号 720315 — MAGNUM 间隔条 — 15 m
• 货号 720400 — MAGNUM 边缘条 — 卷 10 m × 10 cm
• 货号 720502 — MAGNUM Isorol — 卷 24 m²，3 mm

规格（摘要）

• 系统类型：电气
• 系统高度：7 mm
• 系统宽度：可变
• 最低设置高度：30 mm
• 安装：找平层
• 17 W/m：115–200 W/m²
• 10 W/m：60–115 W/m²
• 适用地面：湿区、瓷砖、木地板、（PVC）复合、地毯：通过认证
• 认证：CE、VDE（部分地区另有 NEMKO）
• 保修：终身*（电机电气部分）
