电地暖 442001住宅
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 能源类型
- 电动
- 领域
- 住宅
产品介绍
概述

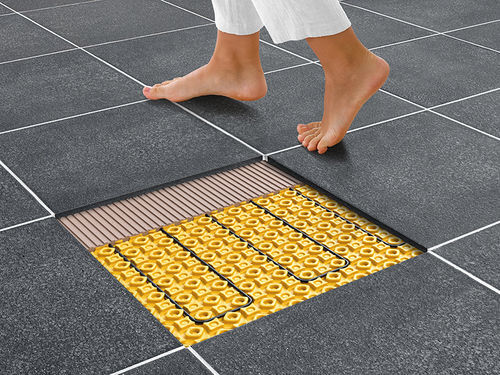

MAGNUM 解耦方案将薄型解耦膜MDM与电加热电缆MDC结合提供均匀且可控的地面供暖同时将面层与基层的运动隔离。该系统能防止潮气侵入并避免基层裂缝影响瓷砖层。由于整体厚度低适用于新建与改造且对抬高有限制的场合。
完整套件
提供覆盖 1.5 至 7.5 m² 的套件含 MRC2 Wi‑Fi 恒温器白或黑也可按项目需要选购独立组件。
完整套件表Art.nr. MRC2 白 | Art.nr. MRC2 黑 | 套件 | 板数 | MDC 功率 | 加热 @150W | 加热 @113W
442150 | 443150 | 1.5 m² | 2 块 | 150 W | 1.0 m² | 1.3 m²
442225 | 443225 | 2.25 m² | 3 块 | 225 W | 1.5 m² | 2.0 m²
442300 | 443300 | 3 m² | 4 块 | 300 W | 2.0 m² | 2.6 m²
442375 | 443375 | 3.75 m² | 5 块 | 375 W | 2.5 m² | 3.3 m²
442450 | 443450 | 4.5 m² | 6 块 | 450 W | 3.0 m² | 4.0 m²
442525 | 443525 | 5.25 m² | 7 块 | 525 W | 3.5 m² | 4.6 m²
442600 | 443600 | 6 m² | 8 块 | 600 W | 4.0 m² | 5.3 m²
442675 | 443675 | 6.75 m² | 9 块 | 675 W | 4.5 m² | 6.0 m²
442750 | 443750 | 7.5 m² | 10 块 | 750 W | 5.0 m² | 6.6 m²
单独组件
MAGNUM 解耦膜 (MDM)
442001 | MDM 3 m² – 4 块 100 x 75 cm
442000 | MDM 5 m² – 卷材 100 x 500 cm
MAGNUM 解耦电缆 (MDC) — (Art.nr. | 功率 | 加热 @150W/m² | 加热 @113W/m²)
110150 | 150 W | 1 m² | 1.3 m²
110225 | 225 W | 1.5 m² | 2 m²
110300 | 300 W | 2 m² | 2.6 m²
110375 | 375 W | 2.5 m² | 3.3 m²
110450 | 450 W | 3 m² | 4 m²
110525 | 525 W | 3.5 m² | 4.6 m²
110600 | 600 W | 4 m² | 5.3 m²
110675 | 675 W | 4.5 m² | 6 m²
110750 | 750 W | 5 m² | 6.6 m²
110900 | 900 W | 6 m² | 8 m²
111050 | 1050 W | 7 m² | 9.2 m²
111200 | 1200 W | 8 m² | 10.6 m²
111500 | 1500 W | 10 m² | 13.2 m²
111800 | 1800 W | 12 m² | 15.9 m²
112250 | 2250 W | 15 m² | 19.9 m²
安装便捷
可变功率输出
系统根据电缆间距支持可变功率典型范围 150 W/m² 至 113 W/m²可按房间热需求精确配置发热密度提高能效。
规格摘要
系统类型 | 电气式
系统高度 | 5.5 mm
膜板尺寸 | 1000 x 750 mm
膜卷尺寸 | 5000 x 1000 mm
安装方式 | 自流平 / 瓷砖胶
功率 | 可选 113 或 150 W/m²随间距可变
适用湿区 | 是
兼容地面 | 瓷砖木地板配自流平PVC 复合地板配自流平地毯配自流平
认证 | CE, VDE
保修 | 电缆电气性能 10 年
技术细节关键项
特性 / 技术规格
MAGNUM 解耦方案将薄型解耦膜MDM与电加热电缆MDC结合提供均匀且可控的地面供暖同时将面层与基层的运动隔离。该系统能防止潮气侵入并避免基层裂缝影响瓷砖层。由于整体厚度低适用于新建与改造且对抬高有限制的场合。
完整套件
提供覆盖 1.5 至 7.5 m² 的套件含 MRC2 Wi‑Fi 恒温器白或黑也可按项目需要选购独立组件。
完整套件表Art.nr. MRC2 白 | Art.nr. MRC2 黑 | 套件 | 板数 | MDC 功率 | 加热 @150W | 加热 @113W
442150 | 443150 | 1.5 m² | 2 块 | 150 W | 1.0 m² | 1.3 m²
442225 | 443225 | 2.25 m² | 3 块 | 225 W | 1.5 m² | 2.0 m²
442300 | 443300 | 3 m² | 4 块 | 300 W | 2.0 m² | 2.6 m²
442375 | 443375 | 3.75 m² | 5 块 | 375 W | 2.5 m² | 3.3 m²
442450 | 443450 | 4.5 m² | 6 块 | 450 W | 3.0 m² | 4.0 m²
442525 | 443525 | 5.25 m² | 7 块 | 525 W | 3.5 m² | 4.6 m²
442600 | 443600 | 6 m² | 8 块 | 600 W | 4.0 m² | 5.3 m²
442675 | 443675 | 6.75 m² | 9 块 | 675 W | 4.5 m² | 6.0 m²
442750 | 443750 | 7.5 m² | 10 块 | 750 W | 5.0 m² | 6.6 m²
单独组件
MAGNUM 解耦膜 (MDM)
442001 | MDM 3 m² – 4 块 100 x 75 cm
442000 | MDM 5 m² – 卷材 100 x 500 cm
MAGNUM 解耦电缆 (MDC) — (Art.nr. | 功率 | 加热 @150W/m² | 加热 @113W/m²)
110150 | 150 W | 1 m² | 1.3 m²
110225 | 225 W | 1.5 m² | 2 m²
110300 | 300 W | 2 m² | 2.6 m²
110375 | 375 W | 2.5 m² | 3.3 m²
110450 | 450 W | 3 m² | 4 m²
110525 | 525 W | 3.5 m² | 4.6 m²
110600 | 600 W | 4 m² | 5.3 m²
110675 | 675 W | 4.5 m² | 6 m²
110750 | 750 W | 5 m² | 6.6 m²
110900 | 900 W | 6 m² | 8 m²
111050 | 1050 W | 7 m² | 9.2 m²
111200 | 1200 W | 8 m² | 10.6 m²
111500 | 1500 W | 10 m² | 13.2 m²
111800 | 1800 W | 12 m² | 15.9 m²
112250 | 2250 W | 15 m² | 19.9 m²
安装便捷
- MAGNUM 解耦电缆MDC卡入膜体通道后可立即用瓷砖胶或自流平砂浆覆盖确保高效热传导。
- 解耦垫适用于坚实、平整的木质或混凝土基层可降低因结构运动或细小不平整导致的瓷砖损坏风险。
可变功率输出
系统根据电缆间距支持可变功率典型范围 150 W/m² 至 113 W/m²可按房间热需求精确配置发热密度提高能效。
规格摘要
系统类型 | 电气式
系统高度 | 5.5 mm
膜板尺寸 | 1000 x 750 mm
膜卷尺寸 | 5000 x 1000 mm
安装方式 | 自流平 / 瓷砖胶
功率 | 可选 113 或 150 W/m²随间距可变
适用湿区 | 是
兼容地面 | 瓷砖木地板配自流平PVC 复合地板配自流平地毯配自流平
认证 | CE, VDE
保修 | 电缆电气性能 10 年
技术细节关键项
- 供电230 V, 50 Hz
- 线性功率消耗11.3 W/m
- 加热线芯实心导体
- 绝缘FEP厚度 0.30 mm标称
- 接地线多芯镀锡铜端子镀金
- 外护套耐高温 PVC105 °C
- 电缆直径4.5 mm最大
特性 / 技术规格
- 系统类型电气式
- 系统高度5.5 mm
- 膜板1000 x 750 mm
- 膜卷5000 x 1000 mm
- 安装自流平或瓷砖胶
- 功率可选 113 或 150 W/m²随间距可变
- 适用湿区是
- 地面饰面瓷砖木地板、PVC 复合地板、地毯配自流平
- 供电230 V, 50 Hz
- 线性功率消耗11.3 W/m
- 加热线芯实心导体
- 绝缘FEP0.30 mm 标称
- 接地线多芯镀锡
- 外护套耐高温 PVC105 °C
- 最大电缆直径4.5 mm
- 认证CE, VDE
- 保修电缆电气性能 10 年恒温器与地温传感器 2 年
