安装在楼板下加热垫 MAT

产品概述

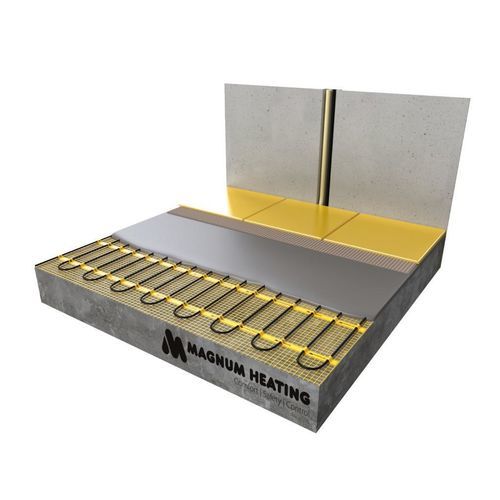

MAGNUM Mat 是一种电地暖加热毯，设计用于直接安装在现有瓷砖表面或已铺设的找平层上，无需拆除或铣削。该加热毯厚度约为4毫米，可嵌入瓷砖粘合剂或自流平砂浆中。加热电缆仅在一端连接，采用盲接技术实现加热元件与电源线的不可见连接，电源线仅从一侧接入。

简易安装

• 直接置于瓷砖粘合剂中
• 自流平找平砂浆
• 嵌入石膏或砂浆中
• 石膏基（anhydrite）地面适用

注意
MAGNUM Mat 不适用于轻质混凝土。

产品规格与型号（表）
Art.nr. white | Art.nr. black | Description | m² | Power | W per m² | Amps | Ohm | Dimension
200075 | 210075 | MAGNUM Mat Set | 0,75 m² | 113 Watt | 150 Watt | 0,6 | 468 | 0,25 x 3,00 m
200205 | 210205 | MAGNUM Mat Set | 1,0 m² | 150 Watt | 150 Watt | 0,7 | 353 | 0,50 x 2,00 m
200125 | 210125 | MAGNUM Mat Set | 1,25 m² | 188 Watt | 150 Watt | 0,8 | 281 | 0,25 x 5,00 m
200305 | 210305 | MAGNUM Mat Set | 1,5 m² | 225 Watt | 150 Watt | 1,0 | 235 | 0,50 x 3,00 m
200175 | 210175 | MAGNUM Mat Set | 1,75 m² | 263 Watt | 150 Watt | 1,1 | 201 | 0,25 x 7,00 m
200405 | 210405 | MAGNUM Mat Set | 2,0 m² | 300 Watt | 150 Watt | 1,3 | 176 | 0,50 x 4,00 m
200225 | 210225 | MAGNUM Mat Set | 2,25 m² | 338 Watt | 150 Watt | 1,5 | 157 | 0,25 x 9,00 m
200505 | 210505 | MAGNUM Mat Set | 2,5 m² | 375 Watt | 150 Watt | 1,6 | 141 | 0,50 x 5,00 m
200605 | 210605 | MAGNUM Mat Set | 3,0 m² | 450 Watt | 150 Watt | 2,0 | 117 | 0,50 x 6,00 m
200705 | 210705 | MAGNUM Mat Set | 3,5 m² | 525 Watt | 150 Watt | 2,3 | 100 | 0,50 x 7,00 m
200805 | 210805 | MAGNUM Mat Set | 4,0 m² | 600 Watt | 150 Watt | 2,6 | 88 | 0,50 x 8,00 m
200905 | 210905 | MAGNUM Mat Set | 4,5 m² | 675 Watt | 150 Watt | 2,9 | 78 | 0,50 x 9,00 m
201005 | 211005 | MAGNUM Mat Set | 5,0 m² | 750 Watt | 150 Watt | 3,3 | 71 | 0,50 x 10,00 m
201205 | 211205 | MAGNUM Mat Set | 6,0 m² | 900 Watt | 150 Watt | 3,9 | 59 | 0,50 x 12,00 m
201405 | 211405 | MAGNUM Mat Set | 7,0 m² | 1050 Watt | 150 Watt | 4,6 | 50 | 0,50 x 14,00 m
201605 | 211605 | MAGNUM Mat Set | 8,0 m² | 1200 Watt | 150 Watt | 5,2 | 44 | 0,50 x 16,00 m
201805 | 211805 | MAGNUM Mat Set | 9,0 m² | 1350 Watt | 150 Watt | 5,9 | 39 | 0,50 x 18,00 m
202005 | 212005 | MAGNUM Mat Set | 10,0 m² | 1500 Watt | 150 Watt | 6,5 | 35 | 0,50 x 20,00 m
202405 | 212405 | MAGNUM Mat Set | 12,0 m² | 1500 Watt | 125 Watt | 6,5 | 35 | 0,50 x 24,00 m
203005 | 213005 | MAGNUM Mat Set | 15,0 m² | 1875 Watt | 125 Watt | 8,2 | 28 | 0,50 x 30,00 m
204010 | 214010 | MAGNUM Mat Set | 20,0 m² | 2500 Watt | 125 Watt | 10,8 | 21 | 0,50 x 40,00 m
205010 | 215010 | MAGNUM Mat Set | 25,0 m² | 3125 Watt | 125 Watt | 13,6 | 17 | 0,50 x 50,00 m

技术细节

• 无EMC的双导体加热线嵌入玻璃纤维网格
• 供电线约3.5米，三芯
• 铝护套全封闭并接地
• 加热电缆与连接电缆之间的独特盲接
• 铬镍电阻丝
• PTFE（特氟龙）绝缘
• PVC保护外层
• 电缆直径约4毫米
• 毯宽度：25或50厘米
• 符合现行NEN湿区安装标准

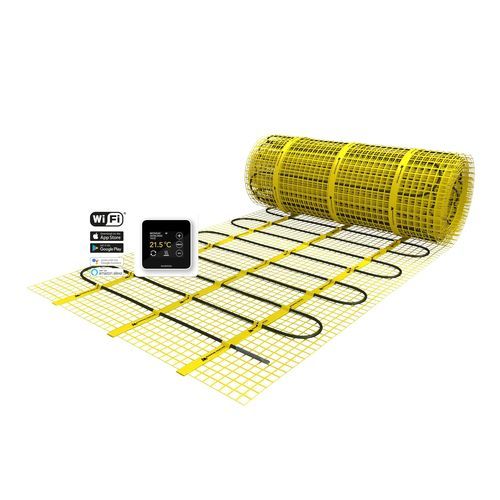

包装内容

• 加热毯
• MAGNUM Remote Control WiFi温控器含地温传感器
• 地温传感器用软管
• 安装说明与检查/控制卡

保修
对加热毯电气性能提供终身*保修，对温控器和地温传感器提供2年保修。

特性 / 技术规格

• 系统类型：电气
• 系统高度：4 mm
• 系统宽度：25 或 50 cm
• 最低铺设厚度：10 mm
• 安装：自流平 / 瓷砖粘合剂
• 功率：125 或 150 W/m²
• 适用于湿区：是
• 适用于瓷砖：是
• 适用于木地板（配自流平）：是
• 适用于（PVC）层压地板（配自流平）：是
• 适用于地毯（配自流平）：是
• 认证：CE, VDE
• 保修：终身*（加热毯电气性能）及温控器和传感器2年
