电地暖 HEATBOARD E

住宅商用隔音

概述

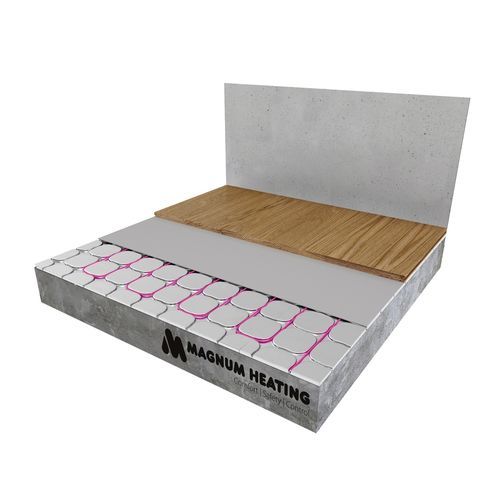

木地板、实木拼花（parquet）和复合地板在住宅与商业室内应用越来越多。MAGNUM HeatBoard 是一种薄型干式电地暖面板，设计用于直接铺设在浮动硬地板（木地板、拼花、复合地板）下方。标准高度12 mm，可选32 mm。系统可由带地面传感器的数字WiFi温控器控制（温控器单售）。绝热板提供额外热阻并具备减振吸音效果。每1 m2净无遮挡面积约需9 m HeatBoard 电缆。

产品详情
适用于干式浮动硬地板系统：复合地板、木地板和拼花地板。若为地毯饰面，需在加热系统与地毯之间使用 DuoBoard。不可用于长期潮湿场所。

安装方法
通过专利工艺，高密度EPS发泡板粘接到预成型铝板上，确保与地面全接触并最大化热传递，包括弯曲部位。系统采用7 mm MAGNUM HeatBoard 电缆；板材结构优化了电缆向地面表面的热传导。

尺寸与套装
板材尺寸：788 x 594 mm（有效：778 x 589 mm）。以11块为一套供应，每套覆盖5 m2。系统高度：12 mm（标准）或32 mm（选配）。最小结构高度：20 mm。

电缆选项（60 Watt/m2）
Art.nr. | 描述 | 电缆长度 | 功率
136018 | MAGNUM HeatBoard Cable 6 | 30 m | 180 Watt
136030 | MAGNUM HeatBoard Cable 6 | 50 m | 300 Watt
136048 | MAGNUM HeatBoard Cable 6 | 80 m | 480 Watt
136060 | MAGNUM HeatBoard Cable 6 | 100 m | 600 Watt
136072 | MAGNUM HeatBoard Cable 6 | 120 m | 720 Watt
136090 | MAGNUM HeatBoard Cable 6 | 150 m | 900 Watt
136140 | MAGNUM HeatBoard Cable 6 | 190 m | 1140 Watt

电缆选项（100 Watt/m2）
Art.nr. | 描述 | 电缆长度 | 功率
131030 | MAGNUM HeatBoard Cable 10 | 30 m | 300 Watt
131050 | MAGNUM HeatBoard Cable 10 | 50 m | 500 Watt
131080 | MAGNUM HeatBoard Cable 10 | 80 m | 800 Watt
131100 | MAGNUM HeatBoard Cable 10 | 100 m | 1000 Watt
131120 | MAGNUM HeatBoard Cable 10 | 120 m | 1200 Watt
131150 | MAGNUM HeatBoard Cable 10 | 150 m | 1500 Watt
131190 | MAGNUM HeatBoard Cable 10 | 190 m | 1900 Watt

板材套装 / 产品
Art.nr. | 描述 | m2 | 尺寸 | 单位
430010 | MAGNUM HeatBoard 12 mm | 5 m2 | 78 x 58 cm | 11 块
430015 | MAGNUM HeatBoard 32 mm | 5 m2 | 78 x 58 cm | 11 块

电缆包装包含

• HeatBoard E 电缆
• 固定胶带
• 地面传感器用柔性管
• 安装说明
• 末端回路型材

注意
HeatBoard 电缆、温控器和 DuoBoard 需单独订购。先进的 WiFi 温控器会计算所需预热时间以在目标时间达到合适地面温度。可通过地面传感器与温控器限制表面温度。

规格 / 技术参数

• 系统类型：电动
• 系统高度：12 mm / 32 mm
• 板材宽度：594 mm
• 板材长度：778 mm
• 最小结构高度：20 mm
• 安装方式：浮动
• 输出功率：60 或 100 W/m2
• 适用于湿区：否
• 适用于瓷砖：是
• 适用于木地板：是
• 适用于复合地板：是
• 适用于地毯：是（使用 DuoBoard）
• 认证：CE, VDE
• 保修：产品 2 年，电缆电气功能 10 年
