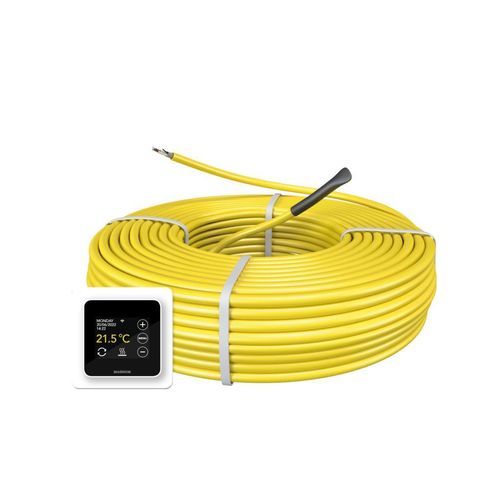

电动地暖 MAGNUM

描述
MAGNUM 加热电缆专为印花水泥等完成地面安装设计，但也适用于其它地面饰面。电缆间距决定每平方米的功率，可选择更高功率（响应更快、温度更高）或更低功率（温度更稳定或较低）。电缆柔性便于快速、简便的安装。MAGNUM 电缆可通过间隔条固定以直接安装在地面或保温板上，也可在 Isorol MAGNUM 保温层上用铝带固定，或用扎带固定在钢丝网格上。

供货情况
加热电缆有 10 W/m 和 17 W/m 两种规格，功率范围 100 至 3300 W，可覆盖 1 至 50 m² 的面积。MAGNUM 加热电缆不适用于轻质混凝土。

电缆间距计算示例
为计算正确的电缆间距，将地面有效面积（m²）除以所需总功率，再将结果乘以 17（每米电缆瓦数）。小数点后两位即为所需电缆间距（厘米）。供暖系统示例：
3 m² 上 500 W 电缆： (3 m² ÷ 500 W) × 17 W/m = 0.102 → 安装间距 10 cm
7 m² 上 1000 W 电缆： (7 m² ÷ 1000 W) × 17 W/m = 0.119 → 安装间距 11–12 cm

包装清单

• 加热电缆
• 安装说明

17 W 电缆 — 参考表
Art.nr. | 描述 | 长度 | 功率 | 安培 | 欧姆
120300 | MAGNUM 17 | 17.6 m | 300 W | 1.3 | 177
120500 | MAGNUM 17 | 29.4 m | 500 W | 2.2 | 109
120700 | MAGNUM 17 | 41.2 m | 700 W | 3.0 | 76
121000 | MAGNUM 17 | 58.8 m | 1000 W | 4.3 | 53
121250 | MAGNUM 17 | 73.5 m | 1250 W | 5.5 | 42
121700 | MAGNUM 17 | 100 m | 1700 W | 7.4 | 31
122100 | MAGNUM 17 | 123.5 m | 2100 W | 9.0 | 25
122600 | MAGNUM 17 | 152.9 m | 2600 W | 11.3 | 20
122900 | MAGNUM 17 | 170.6 m | 2900 W | 12.8 | 18
123300 | MAGNUM 17 | 194.1 m | 3300 W | 14.3 | 16

10 W 电缆 — 参考表
Art.nr. | 描述 | 电缆长度 | 功率 | 安培 | 欧姆
120107 | MAGNUM 10 | 10 m | 100 W | 0.4 | 529
120207 | MAGNUM 10 | 20 m | 200 W | 0.9 | 264
120307 | MAGNUM 10 | 30 m | 300 W | 1.3 | 176
120407 | MAGNUM 10 | 40 m | 400 W | 1.7 | 132
120507 | MAGNUM 10 | 50 m | 500 W | 2.2 | 106
120607 | MAGNUM 10 | 60 m | 600 W | 2.6 | 88
120807 | MAGNUM 10 | 80 m | 800 W | 3.5 | 66
121007 | MAGNUM 10 | 100 m | 1000 W | 4.3 | 53
121207 | MAGNUM 10 | 120 m | 1200 W | 5.2 | 44
121507 | MAGNUM 10 | 150 m | 1500 W | 6.5 | 35
121907 | MAGNUM 10 | 190 m | 1900 W | 8.3 | 28

特性
系统类型 | 电气
系统高度 | 7 mm
系统间距 | 可变
最小安装高度 | 25 mm
安装方式 | 完成地面下安装
输出 | 30–200 W/m²
适用于潮湿环境 | 是
瓷砖 | 是
木地板 | 是
（PVC）复合地板 | 是
地毯 | 是
认证 | CE, VDE
保修 | 终身*
