安装在楼板下加热垫 FOIL

Overview
MAGNUM Foil 是一款超薄电加热地暖薄膜（厚度0.3 mm），用于直接安装在木地板、实木地板或复合地板下的干式安装方案。系统由带地温传感器的 WiFi 可编程温控器控制，以保持均匀的地面温度，且可通过传感器与温控器限制最高地温。

Key features

• 适用于干式安装，兼容木材、实木、复合板（非 PVC）及地毯。
• 超薄系统高度：0.3 mm；最小安装厚度：1 cm。
• 标准功率：120 W/m²（薄膜宽度600 mm）。
• 高级 WiFi 温控器，具有编程和自适应预热控制。
• 便于现场裁切。

Installation method

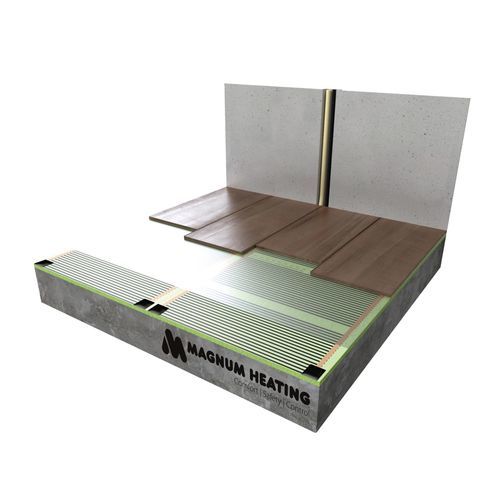

MAGNUM Foil 使用 230 V，须由合格电工安装。薄膜应铺设在 MAGNUM Isofoam 聚苯乙烯隔热板（6 mm）上，并覆盖防潮薄膜（0.1 mm）。请根据安装说明正确放置地温传感器并连接至温控器。

Product variants (Art.nr. / Description / Dimensions / Power)
Art.nr. white | Art.nr. black | Description | Dimensions | Power
361005 | 371005 | MAGNUM Foil Set 5 m² * | 0.6 x 8.4 m | 600 Watt
361010 | 371010 | MAGNUM Foil Set 10 m² * | 0.6 x 16.8 m | 1200 Watt
361015 | 371015 | MAGNUM Foil Set 15 m² * | 0.6 x 25 m | 1800 Watt
361110 | | MAGNUM Foil add-on set 10 m² ** | 0.6 x 16.8 m | 1200 Watt

Foil loose / Roll
Art.nr. | Description | Dimensions | Power m²
360120 | MAGNUM Foil loose per m² on roll | 0.6 x ? m | 120 Watt

Options
Art.nr. | Options | Dimensions
720807 | MAGNUM Vapour barrier film 12 m² | 4 x 3 m x 0.1 mm
720810 | MAGNUM Foil pressure divider and crimping pliers |
720815 | MAGNUM Foil connection set for 10 m² foil |
730300 | MAGNUM Isofoam PS Insulation 6 m² | 10 to 120 x 50 x 0.6 cm

Package content (set)

• 薄膜卷（5、10 或 15 m²，120 W/m²）
• MAGNUM WiFi 遥控温控器（白色或黑色）含地温传感器
• 传感器软管
• 硫化绝缘胶带和 PP 胶带
• 接线夹
• 连接线（套装含 2 x 15 m 黑/蓝）
• 压力分配器与压接钳
• 安装说明书

To be ordered separately (depending on number of m²)

• MAGNUM Isofoam 聚苯乙烯隔热板（每包 6 m²）
• 防潮薄膜 0.1 mm

Notes
套装包含：MAGNUM Foil 120 W/m²、MAGNUM WiFi 温控器含地温传感器、传感器软管、2 x 15 m 连接线（黑/蓝）、所需压接接头、硫化绝缘胶带、PP 胶带、压接钳、安装说明。
扩展套装包含：2 x 15 m 连接线（黑/蓝）、压接接头、硫化绝缘胶带、PP 胶带、10 m² 薄膜。

Technical specifications

• 系统类型：电气式
• 系统高度：0.3 mm
• 系统宽度：600 mm
• 最小安装高度：1 cm
• 安装方式：干式施工
• 功率：120 W/m²
• 适用于潮湿区域：否（用于兼容地面覆盖材料下的干式安装）
• 瓷砖：是
• 木地板：是
• 复合地板：是（非 PVC）
• 地毯：是
• 认证：CE、SEMKO
• 温控器颜色：极地白、石墨黑
• 保修：MAGNUM Foil 电气功能 10 年保修；温控器与地温传感器 2 年保修
