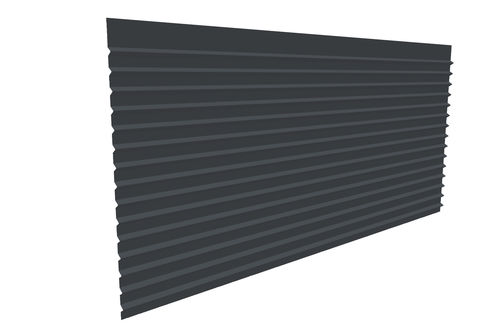

立面板 JI BRISE 10

钢凹凸

产品说明
JI Brise 10 为露出固定的建筑外墙覆面型材，适用于住宅和商业等新建及改造工程。该型材固定于适配于基层的二次龙骨（板材、砌体等）。本产品需配备已调平的基层或可调节的骨架。根据设计要求，可选择竖向或横向安装。施工采用双波重叠的搭接方式。

安装与适用

• 露出固定，安装于二次龙骨。
• 安装于根据基层（板材、砌体等）调整的二次龙骨上。
• 所需基层：已调平基层或可调节骨架。
• 安装方向：可根据外观要求选择竖向或横向。
• 施工方法：双波重叠搭接。
• 参考规范：RAGE 2014（适用时）。

尺寸
长度：最小 1200.0 mm / 最大 6000.0 mm
宽度：最小 377.0 mm / 最大 406.0 mm

厚度与重量
0.75 mm：8.85 kg/m²

材料

• 标准材料：钢 S320 GD。
• 可按要求提供其他材料：不锈钢（inox）、铝材等。

涂层 / 表面处理选项

• Essential (25 µ) — 适用于外装的基础卷材涂层。
• JI Nature Wood (45 µ) — 具有木纹外观的预涂钢板。
• JI Nature Charcoal (45 µ) — 深色木纹预涂板。
• Ultra — 适用于严苛环境的增强型表面处理。
• Ultra-X (Ultra 75) — 屋面与幕墙用的最高耐久性涂层。

标准与检测

• 镀锌钢：EN 10346:2015 - 公差按 EN 10143:2006。
• 卷材涂层：EN 10169:2022。
• 几何公差：EN 508-1:2021。
• 结构计算：EN 1993-1-3:2006。

技术规格

• 产品名称 / 型号：JI Brise 10。
• 尺寸：长度 1 200–6 000 mm；宽度 377–406 mm。
• 厚度 / 面密度：0.75 mm → 8.85 kg/m²。
• 材料：钢 S320 GD（其他材料按要求提供：不锈钢、铝材）。
• 安装：露出固定于二次龙骨；需已调平基层或可调节骨架；可竖向或横向安装；采用双波重叠搭接。
• 涂层选项：Essential (25 µ)、JI Nature Wood (45 µ)、JI Nature Charcoal (45 µ)、Ultra、Ultra-X (Ultra 75)。
• 适用标准：EN 10346:2015；EN 10169:2022；EN 508-1:2021；EN 1993-1-3:2006。
• 资料下载：提供技术数据表、安装说明、涂层说明和证书（可根据要求获取）。
