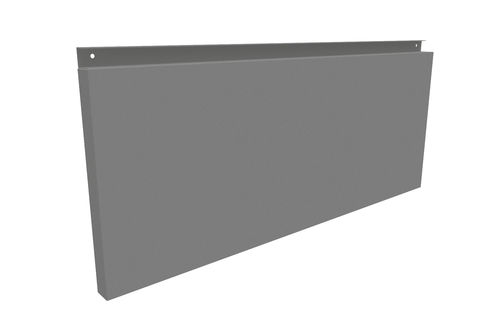

盒式幕墙系统 JI BORÉAS XLS

钢光滑光滑

概述
JI Boréas XLS 卡式面板是一种平面外墙覆板概念，采用隐蔽固定方式，适用于新建和改造工程。面板固定在调节或可调节的挂架上，挂架可安装于钢支撑、混凝土或砌体。可根据外观要求水平或垂直安装。该卡式面板采用自锁原理，确保模块间的纵向接缝始终保持。可根据外观需求提供有或无空隙接缝的版本。

涂层 - Durable (35 µ)
外部用途：适用于需要更高耐腐蚀等级或增强抗紫外线性能的外墙、屋面及配件场合。

可用颜色（RAL）

• RAL 1015
• RAL 1019
• RAL 2001
• RAL 3000
• RAL 3020
• RAL 5008
• RAL 5011
• RAL 5017
• RAL 6018
• RAL 6021
• RAL 6029
• RAL 7015
• RAL 7016
• RAL 7022
• RAL 7035
• RAL 7037
• RAL 7042
• RAL 8004
• RAL 9002
• RAL 9005
• RAL 9006
• RAL 9007
• RAL 9010

尺寸
长度：最小 200.0 mm / 最大 2900.0 mm
宽度：最小 200.0 mm / 最大 1000.0 mm

厚度与重量
1.5 mm：14.05 kg/m²（宽度 1000 mm 时）

特性

• 材料：钢 S320 GD
• 可按需提供其他材料：不锈钢、铝
• 自锁原理确保纵向接缝始终保持
• 安装方向：水平或垂直
• 需调节或可调节的挂架；固定于安装在钢支撑、混凝土或砌体上的挂架

参考标准

• 镀锌钢：EN 10346:2015 — 公差按 EN 10143:2006
• 卷材涂层：EN 10169:2022
• 几何公差：EN 508-1:2021
• 计算：EN 1993-1-3:2006

技术规格

• 产品：JI Boréas XLS 卡式面板
• 材料：钢 S320 GD（其他材料按需：不锈钢、铝）
• 典型公称厚度示例：1.5 mm（例：宽度 1000 mm 时重量 14.05 kg/m²）
• 长度范围：200.0 mm – 2900.0 mm
• 宽度范围：200.0 mm – 1000.0 mm
• 涂层选项：Durable (35 µ)，用于更高耐腐蚀等级和抗紫外线性能
• 安装：固定于调节/可调挂架，适用于钢、混凝土或砌体；水平或垂直安装
• 适用标准：EN 10346:2015、EN 10143:2006、EN 10169:2022、EN 508-1:2021、EN 1993-1-3:2006
• 颜色可用性：参见上方 RAL 列表
