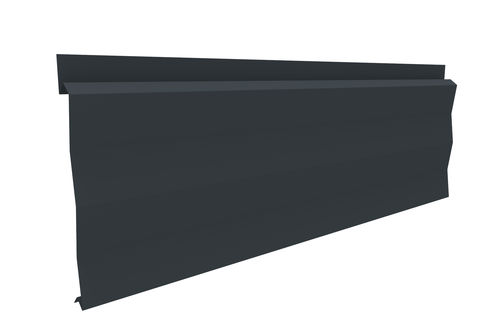

条形立面 JI PONANT W

钢光滑

产品概述
该幕墙立面板方案以平面外观与隐藏式固定为特点，适用于新建与改造工程。其特殊几何形状（四种版本：JI Ponant W、JI Ponant M、JI Ponant Convex、JI Ponant Concave）可在立面上形成光影效果。嵌合系统允许在同一立面混合不同形状。板材通过机械方式固定于与主体结构连接的二次龙骨上。需使用调整后的支撑或可调龙骨。不适用于天花板方向的应用。

可用版本

• JI Ponant W
• JI Ponant M
• JI Ponant Convex
• JI Ponant Concave

适用与固定

• 具有平面外观和隐藏式固定的立面覆板
• 机械固定于与主体结构连接的二次龙骨
• 需要调整后的支撑或可调龙骨
• 不适用于天花板方向的应用

尺寸
长度：最小 200.0 mm / 最大 6000.0 mm
宽度：最大 300.0 mm

厚度与重量
1 mm：11.12 kg/m²

特性

• 材料： 钢 S320 GD
• 其他材料可按需提供：不锈钢、铝等

参考标准
镀锌钢：EN 10346:2015 - 公差按 EN 10143:2006
卷材涂层：EN 10169:2022
公差（几何）：EN 508-1:2021
计算：EN 1993-1-3:2006

特性 / 技术规格

• 产品名称：JI Ponant W
• 类型：覆板，立面
• 版本：W、M、Convex、Concave
• 固定方式：机械固定于二次龙骨
• 长度范围：200.0 mm – 6000.0 mm
• 最大宽度：300.0 mm
• 厚度示例：1 mm = 11.12 kg/m²
• 标准材料：钢 S320 GD（其他按需提供）
• 适用标准：EN 10346:2015; EN 10169:2022; EN 508-1:2021; EN 1993-1-3:2006
