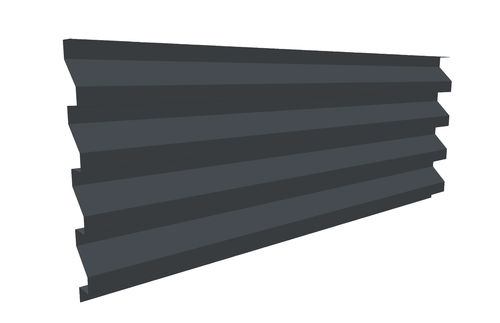

立面板 JI ETÉSIEN 37

钢褶皱

产品说明
JI Etésien 37 为带肋外墙覆层型材，设计为在适配于承重基材（板材、砌体等）的二次支撑骨架上以可见固定方式安装。该产品要求已调平的基面或可调节的支撑骨架。根据所需外观，型材可垂直或水平安装，施工方式为重叠搭接。该梯形波形型材亦可用于遮阳或雨篷；可按需提供穿孔版本。

用途与施工

• 带肋外墙覆层（板条型）
• 在二次支撑骨架上以可见固定安装
• 适用基材：板材、砌体或适配的二次支撑骨架
• 基面要求：需调平的基面或可调节骨架
• 安装方向：可垂直或水平安装
• 安装方式：重叠搭接
• 可用于雨篷/遮阳；可提供穿孔版本

尺寸
长度：最小 1200.0 mm / 最大 6000.0 mm
宽度：最大 360.0 mm

厚度与重量
0.75 mm：9.98 kg/m²

材料
钢 S320 GD。按需可提供其他材料：不锈钢、铝合金等。

涂层 / 表面处理

• Essential (25 µ)：用于外部的基础卷涂层。示例颜色：01002 RAL 1002、01013 RAL 1013、01015 RAL 1015、03000 RAL 3000、05002 RAL 5002、07016 RAL 7016、07035 RAL 7035、09010 RAL 9010
• JI Nature Wood (45 µ)：预涂钢，木纹外观：90169 Wood Heritage、90170 Nature Heritage、90171 Nature Light Oak
• JI Nature Charcoal：预涂钢，木纹外观：90174 Charcoal
• Ultra：适用于严苛户外环境的高性能涂层
• Ultra-X (Ultra 75)：用于屋面与幕墙的最耐久涂层，作为 PVC/塑性涂料的替代方案

标准与参考
镀锌钢：EN 10346:2015 - 公差依据 EN 10143:2006
卷材涂层：EN 10169:2022
几何公差：EN 508-1:2021
结构计算：EN 1993-1-3:2006

备注
安装需匹配的二次支撑骨架并以可见固定件安装。型材设计用于重叠搭接，可作为外墙覆层或雨篷/遮阳使用。按需可提供穿孔及替代材料版本。

技术规格

• 产品名称：JI Etésien 37
• 型号：JI Etésien 37
• 材料：钢 S320 GD（按需提供不锈钢、铝）
• 长度范围：最小 1200.0 mm / 最大 6000.0 mm
• 宽度：最大 360.0 mm
• 厚度 / 重量：0.75 mm → 9.98 kg/m²
• 安装：在二次支撑骨架上以可见固定安装；重叠搭接；可纵向或横向安装
• 适用场景：外墙覆层、雨篷、遮阳
• 标准：EN 10346:2015；EN 10143:2006；EN 10169:2022；EN 508-1:2021；EN 1993-1-3:2006
• 可选涂层：Essential (25 µ)、JI Nature Wood (45 µ)、JI Nature Charcoal、Ultra、Ultra-X (Ultra 75)
