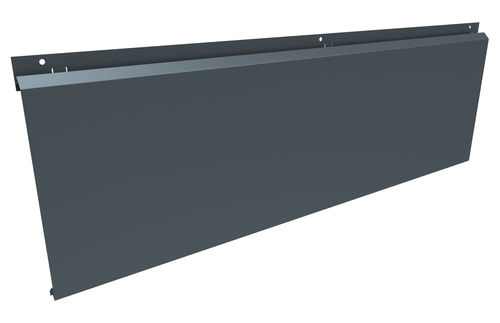

条形立面 JI GRÉGALE 300

金属光滑光滑

概述
JI Grégale 300 是一款用于通风幕墙的隐蔽式平板外墙覆层板，适用于新建和翻新工程。板材自下而上安装。该产品需安装在已调校的支撑结构或可调节的龙骨上，不适用于直接在保温层上受约束的安装方式。

安装

• 隐蔽固定式平板外墙覆层系统
• 自下而上安装
• 适用于新建与翻新
• 需配备已调校的支撑或可调龙骨
• 不适用于与保温层受约束的直接安装

尺寸
长度：最小 450.0 mm / 最大 8000.0 mm
宽度：最大 300.0 mm

厚度与重量
1 mm：11.12 kg/m²

材料与涂层

• 材料：钢 S320 GD
• 可按要求提供其他材料：不锈钢、铝
• 涂层示例：Durable (35 µ) — 适用于需更高耐腐蚀或耐紫外线性能的外部环境

可选颜色（Durable 35 µ）

• 01015 - RAL 1015 - #E6D2B5
• 01019 - RAL 1019 - #A48F7A
• 02001 - RAL 2001 - #BA481C
• 03000 - RAL 3000 - #A72920
• 03020 - RAL 3020 - #BB1F11
• 05008 - RAL 5008 - #2B3A44
• 05011 - RAL 5011 - #1A2B3C
• 05017 - RAL 5017 - #005B8C
• 06018 - RAL 6018 - #60993B
• 06021 - RAL 6021 - #8A9977
• 06029 - RAL 6029 - #006F3D
• 07015 - RAL 7015 - #4F5358
• 07016 - RAL 7016 - #383E42
• 07022 - RAL 7022 - #4C4A44
• 07035 - RAL 7035 - #D7D7D7
• 07037 - RAL 7037 - #7A7B7A
• 07042 - RAL 7042 - #8E9291
• 08004 - RAL 8004 - #8D4931
• 09002 - RAL 9002 - #D6D5CB
• 09005 - RAL 9005 - #0E0E10
• 09006 - RAL 9006 - #A1A1A0
• 09007 - RAL 9007 - #868581
• 09010 - RAL 9010 - #F1EDE1

参考标准
镀锌钢：EN 10346:2015 — 公差按 EN 10143:2006
卷材涂层：EN 10169:2022
几何/公差：EN 508-1:2021
结构计算：EN 1993-1-3:2006
适用时的国家参考：NF EN 10346:2015、NF EN 10169:2022、CSTB 3747:2014、NF EN 1993-1-3+NA:2007

注意事项
该产品按隐蔽固定式覆层设计；为确保正确安装需提供适当的支撑结构或可调龙骨。施工前请确认与保温材料及固定系统的兼容性。

技术规格

• 商用名称 / 型号：JI Grégale 300
• 类型：隐蔽固定式平板外墙覆层板
• 用途：新建与翻新工程的外墙覆层
• 安装方向：自下而上
• 长度范围：最小 450.0 mm — 最大 8000.0 mm
• 最大宽度：300.0 mm
• 厚度 / 重量（示例）：1 mm = 11.12 kg/m²
• 标准材料：钢 S320 GD（可按要求提供不锈钢、铝）
• 可选涂层（示例）：Durable (35 µ) — 提高耐腐蚀/耐UV性能
• 适用标准：EN 10346:2015, EN 10143:2006, EN 10169:2022, EN 508-1:2021, EN 1993-1-3:2006（及国家等效标准）
