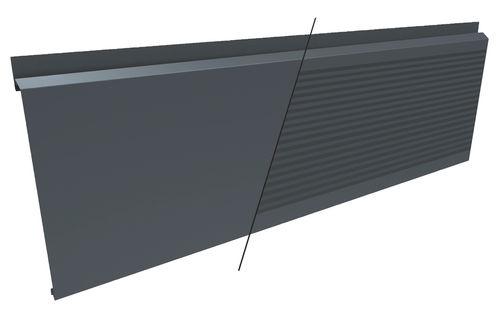

条形立面 JI ALBE 300

金属褶皱

产品描述
JI Albe 300 是一种暗藏式平板幕墙覆面系统，适用于新建和翻新。板材自下而上安装，需配备调节好的支撑或可调节的次结构；不适合将隔热层上进行受约束的直接安装。

尺寸
长度：最小 1000.0 mm / 最大 8000.0 mm
宽度：最大 300.0 mm

厚度与重量
1 mm：11.12 kg/m²（以 300 mm 宽度为例）

材料
钢 S320 GD

• 可按要求提供其他材料：不锈钢、铝

涂层（示例）
耐久型卷涂（35 µ），用于外部：幕墙、屋面及附件，适用于需要更高耐腐蚀等级或更强抗紫外线能力的环境。

• 可选颜色（编码 — 描述 — hex）：01015 — RAL 1015 — #E6D2B5
• 01019 — RAL 1019 — #A48F7A
• 02001 — RAL 2001 — #BA481C
• 03000 — RAL 3000 — #A72920
• 03020 — RAL 3020 — #BB1F11
• 05008 — RAL 5008 — #2B3A44
• 05011 — RAL 5011 — #1A2B3C
• 05017 — RAL 5017 — #005B8C
• 06018 — RAL 6018 — #60993B
• 06021 — RAL 6021 — #8A9977
• 06029 — RAL 6029 — #006F3D
• 07015 — RAL 7015 — #4F5358
• 07016 — RAL 7016 — #383E42
• 07022 — RAL 7022 — #4C4A44
• 07035 — RAL 7035 — #d7d7d7
• 07037 — RAL 7037 — #7A7B7A
• 07042 — RAL 7042 — #8E9291
• 08004 — RAL 8004 — #8D4931
• 09002 — RAL 9002 — #D6D5CB
• 09005 — RAL 9005 — #0E0E10
• 09006 — RAL 9006 — #A1A1A0
• 09007 — RAL 9007 — #868581
• 09010 — RAL 9010 — #F1EDE1

安装与使用
暗藏式平板幕墙覆面系统；自下而上安装；适用于新建与翻新；需要调节好的支撑或可调节的次结构；不适合在隔热层上进行受约束的直接安装。

参照标准
镀锌钢：EN 10346:2015 - 公差依据 EN 10143:2006
卷涂：EN 10169:2022
几何公差：EN 508-1:2021
计算规范：EN 1993-1-3:2006

技术规格

• 型号：JI Albe 300
• 产品类型：暗藏式平板幕墙覆面系统
• 安装方向：自下而上
• 长度范围：最小 1000.0 mm — 最大 8000.0 mm
• 最大宽度：300.0 mm
• 厚度与重量示例：1 mm = 11.12 kg/m²（以 300 mm 宽度为例）
• 材料：钢 S320 GD（其他材料可按要求提供：不锈钢、铝）
• 涂层示例：Durable（35 µ）— 提高耐腐蚀等级 / 抗 UV 性能
• 可选 RAL 颜色：见列表（RAL 1015, 1019, 2001, 3000, 3020, 5008, 5011, 5017, 6018, 6021, 6029, 7015, 7016, 7022, 7035, 7037, 7042, 8004, 9002, 9005, 9006, 9007, 9010）
• 参照标准：EN 10346:2015; EN 10143:2006; EN 10169:2022; EN 508-1:2021; EN 1993-1-3:2006
