条形立面 JI ALBE 500

金属光滑

概述

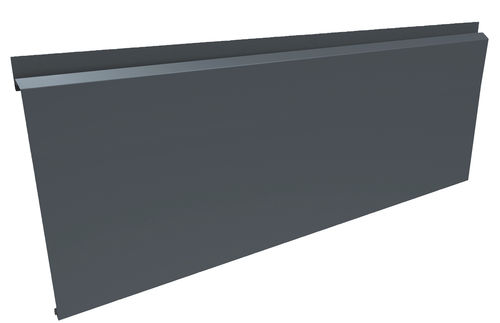

JI Albe 500 是一种暗扣式平面幕墙覆层系统，适用于新建与改造工程。竖向自下而上安装。需使用调节好的支撑或可调骨架；不适用于与保温层拉紧的受约束安装。

尺寸
长度：最小 1000.0 mm / 最大 8000.0 mm
宽度：最大 500.0 mm

厚度与重量

• 1.5 mm：14.72 kg/m²（宽度 500 mm 时）

材料与涂层

• 材料：钢材 S320 GD（可按需提供不锈钢、铝等材料）
• 涂层示例：Durable（35 µ）— 适用于要求更高耐腐蚀等级或抗紫外线的室外环境

参考标准
镀锌钢：EN 10346:2015 - 公差按 EN 10143:2006
卷材涂层：EN 10169:2022
公差 / 几何：EN 508-1:2021
计算：EN 1993-1-3:2006

安装信息

• 安装方向：自下而上
• 紧固件：暗装
• 安装：在调节好的或可调节的骨架上安装；不要与保温层产生受约束固定

技术特性 / 规格

• 型号：JI Albe 500
• 长度范围：1000.0 mm — 8000.0 mm
• 最大有效宽度：500.0 mm
• 厚度示例：1.5 mm
• 重量示例：14.72 kg/m²（500 mm 宽，1.5 mm 厚）
• 基材：钢 S320 GD（可按需提供不锈钢、铝）
• 涂层示例：Durable（35 µ）
• 适用标准：EN 10346:2015; EN 10143:2006; EN 10169:2022; EN 508-1:2021; EN 1993-1-3:2006
