条形立面 JI GRÉGALE BR400-BR500

金属凹凸

产品概述

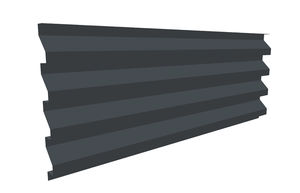

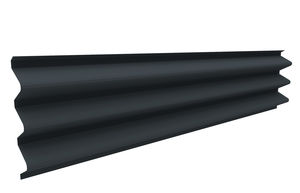

JI Grégale BR400-BR500 是一种带槽的平面暗扣式外墙覆层型材，适用于新建和翻新工程。板材自下而上安装，需配合调平的基层或可调节的龙骨系统。

尺寸
长度：最小 450.0 mm — 最大 8000.0 mm
宽度：最小 400.0 mm — 最大 500.0 mm

厚度与单位面积质量
1 mm：10.3 kg/m²（宽度 400 mm）
1 mm：9.81 kg/m²（宽度 500 mm）

特性

• 材料：钢 S320 GD
• 可根据要求提供其他材料：不锈钢、铝
• 带槽平面外观，“视觉错位”效果，暗扣式固定

参考标准
镀锌钢板：EN 10346:2015 — 公差按 EN 10143:2006
卷材涂层：EN 10169:2022
几何公差：EN 508-1:2021
结构计算：EN 1993-1-3:2006

安装说明
自下而上安装。暗扣式平面外墙型材，需调平基层或可调节龙骨。适用于新建和翻修项目。

技术规格

• 产品名称：JI Grégale BR400-BR500
• 用途：外墙覆层，暗扣式，平面带槽型材
• 长度范围：450.0 mm — 8000.0 mm
• 宽度选项：400 mm、500 mm
• 厚度示例：1 mm（单位面积质量数值如上）
• 单位面积质量：1 mm = 10.3 kg/m²（400 mm）；1 mm = 9.81 kg/m²（500 mm）
• 材料：钢 S320 GD（其他金属按要求提供）
• 标准：EN 10346；EN 10143；EN 10169；EN 508-1；EN 1993-1-3
• 安装：自下而上，需调平基层或可调节龙骨系统
