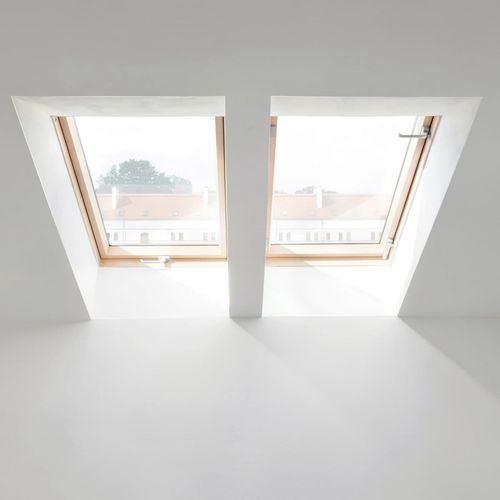

木铝天窗 FWP P50 APMX

闸门三层玻璃黑灰色

概述

• 适用于坡屋面，将屋顶采光窗与通行/疏散舱口功能合二为一：提供屋顶通行、采光与通风。
• 采用真空浸渍处理的松木实木结构，外部覆以深灰（RAL 7016）铝合金。

主要优点

• 安全且便捷的屋顶通行：侧开式窗扇由气撑支撑，便于检修、清理天沟及安装设备的通过。
• 良好隔声性能：隔声指标 Rw = 38 dB（声学膜 + 内层夹层玻璃）。
• P50 玻璃单元提供的热工性能：44 mm 三层玻璃；配套 Thermo 泛水（EHV-AT Thermo）安装时 Uw = 1.1 W/m²K。
• 易维护的外层玻璃，减少污垢附着并降低清洁频率。
• 持久的安全玻璃：外层钢化玻璃、内层夹层玻璃（P2A）；外层钢化玻璃提供冰雹抗性保修。
• 通用的窗扇设计：可提供左开或右开（默认右开）。

产品详情

FWP P50 APMX 为侧开式疏散/通行屋顶窗，旨在提供安全便捷的屋顶通行，同时兼顾保温及隔声性能。窗扇由气撑支撑，并配有 PVC 保护条以在通行时保护木制结构。外部覆层为耐候性铝合金（深灰），内饰为真空浸渍松木，表面涂透明丙烯酸清漆。

主要特性

• 玻璃单元：P50 — 44 mm 三层玻璃（外层钢化玻璃、内层夹层玻璃 P2A、充氩、声学膜）。
• ThermoPro 保温技术，提供全年热舒适性。
• topSafe 加强结构，提升安全性。
• 易维护的外层玻璃（自洁效果）。
• 环保材料：FSC 认证木材与水性涂料。

安装说明

正确安装需配套泛水/闪光件；该窗可使用与其他屋顶窗相同的泛水件并可实现外观搭配。适用屋面坡度：15°–55°。可在安装前选择窗扇开向（默认右开）。

安装必需及建议产品

• 根据屋面类型与安装需求选择合适的泛水/闪光件 — 确保正确的防水与保温性能，这是必需的。

技术规格

• 商用尺寸（宽 × 高）：55 × 78 cm
• 窗框净开宽度：464 mm
• 窗框净开高度：686 mm
• 窗扇净开宽度：369 mm
• 窗扇净开高度：591 mm
• 洞口净开宽度：495 mm
• 洞口净开高度：719 mm
• 结构类型：通行舱口（侧开式）
• 内饰颜色：天然松木
• 外饰覆层颜色：深灰 RAL 7016（铝合金）
• 窗体材料：真空浸渍松木
• 覆层材料：铝合金
• 涂漆类型 / 颜色：丙烯酸 / 自然色；涂层次数：2
• 玻璃单元：P50 — 44 mm 三层玻璃；外层钢化玻璃；内层夹层玻璃（P2A）；充氩；声学膜
• 热传导系数 Uw：1.1 W/m²K（配套 Thermo 泛水时）
• 密封条数量：3
• Thermo 技术：thermoPRO
• 气密性等级：等级 4
• 隔声指标 Rw：38 dB（Ra1 = 37 dB；Ra2 = 35 dB）
• 抗风压等级：类 C4
• 抗冲击等级：类 3 — 450 mm
• 防水性：E900
• 把手型号：GREENVIEW SILVER；把手数量：1
• 开启方式：侧开（默认右开）；控制方式：手动；太阳能供电：无
• 安装深度：J、N、V（适用安装深度）
• 安装位置：椽条
• 屋面坡度（最小–最大）：15°–55°
• 产品重量：25 kg
• 包装尺寸：宽 0.57 m × 长 0.85 m × 高 0.165 m；包装并用带固定
