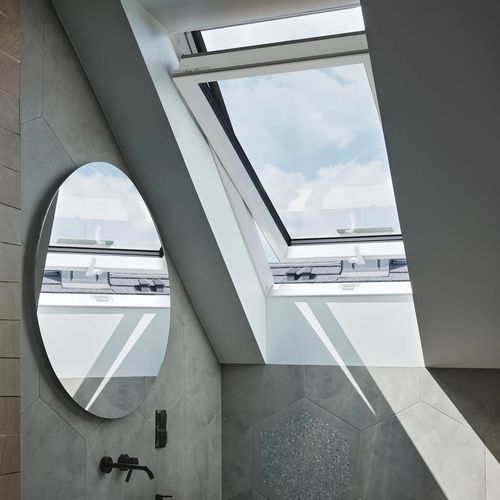

铝天窗 PTP-V U41 ABMX

uPVC旋转三层玻璃

概述
PTP-V U41 ABMX 是为坡屋顶设计的旋转式屋顶窗，兼具通风便捷、清洁方便与良好热性能。中部铰链使窗扇开合平顺，人体工学把手便于操作。窗扇可旋转180°并锁定，便于安全清洁外侧玻璃，提升日常使用舒适性与维护便利性。

节能与隔音性能
44 mm 的 U41 三层玻璃单元采用两层低辐射涂层、氩气填充腔和温暖的 TGI 间隔条，可减少冬季热量损失并降低夏季过热。热工性能：Uw = 1.1 W/m²K（标准安装）；采用 EHV-AT Thermo 法兰时 Uw = 1.0 W/m²K。隔声性能：Rw = 37 dB（Ra1 = 35 dB；Ra2 = 31 dB）。柔性密封与多腔型材提高气密性并减少热桥。

外观与耐久性
内侧白色 PVC（RAL 9003）具有良好耐湿性，适用于厨房和浴室。外侧铝包层为深灰（Anthracite RAL 7016），风格现代。外侧钢化玻璃抗冲击性强，并提供终身防雹保修。

主要特性

• U41 玻璃单元：44 mm 三层玻璃，含两层低辐射涂层、氩气填充和 TGI 温间间隔条（配 Thermo 法兰时 Uw = 1.0 W/m²K）
• 良好隔音：Rw = 37 dB
• 带自动进气口以实现可控通风
• 适用于高湿环境（内侧 PVC 型材耐湿）
• 可旋转 180° 的 pivot 开启并带锁扣以便安全清洁外侧
• 人体工学把手；微通风功能；GREENVIEW WHITE 把手（本尺寸为 1 个把手）
• TopSafe 加强件提升安全性
• 外部铝包层（Anthracite RAL 7016）；内部 PVC 饰面（White RAL 9003）

适用场景
适用于坡屋顶的旋转式屋顶窗。由于内侧型材耐湿，适合用于浴室和厨房。为获得最佳热性能，建议配套专用法兰安装（推荐 EHV-AT Thermo）。

技术参数

• 商用尺寸（宽 × 高）：46 × 78 cm（所选尺寸）
• 窗框净开宽度：372 mm
• 窗框净开高度：691 mm
• 窗扇净开宽度：279 mm
• 窗扇净开高度：591 mm
• 洞口净开宽度：405 mm
• 洞口净开高度：719 mm
• 清洁时开启角度：180°（窗扇可旋转并锁定）
• 玻璃：U41 单元，44 mm 三层玻璃，两层低辐射涂层，氩气填充腔，TGI 温间隔条
• 热传导系数 Uw：1.1 W/m²K（标准）；1.0 W/m²K（配 EHV-AT Thermo 法兰）
• 密封条数量：4
• 气密性（透气性）：等级 4
• 防水等级：9A
• 抗风载等级：C4/B4
• 抗冲击等级：3（450 mm）
• 隔声指数 Rw：37 dB（Ra1：35 dB；Ra2：31 dB）
• 结构类型：Pivot
• 窗体材料：多腔 uPVC 型材
• 包层材料：铝
• 内饰面：白色 PVC（RAL 9003）
• 外部包层颜色：Anthracite RAL 7016
• 把手型号：GREENVIEW WHITE；把手数量：1（此尺寸）
• 自动进气口：是
• TopSafe 系统：包含
• thermoPro 技术：内置
• 安装深度 / 选项：J、N、V
• 安装位置：椽子或置垫条
• 允许屋面坡度：15° – 90°
• 产品重量（所选尺寸）：24 kg
• 包装尺寸（所选尺寸）：0.48 m × 0.85 m × 0.165 m
