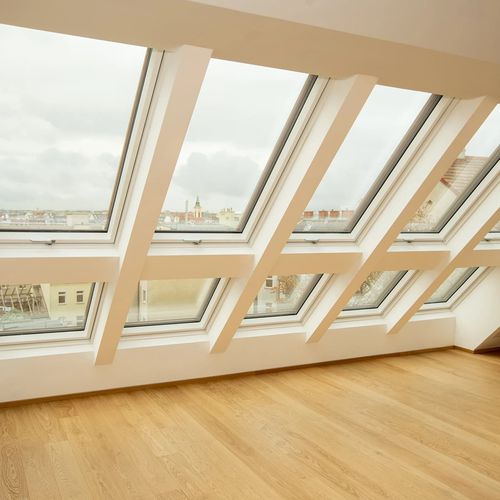

铝制天窗 PPP-V MAX P50 ABMX

uPVC上悬销轴

概述
GREENVIEW 屋顶窗 PPP-V MAX P50 ABMX 结合了两种独立开启方式——上悬（top-hung）和旋转（pivot），在采光、通风与外侧玻璃安全清洁间提供灵活选择。上悬模式将窗扇抬起约45°以利视野与通风；旋转模式可使窗扇旋转至180°便于外玻璃清洁。窗扇下方手柄提供两档微开位置以实现日常受控通风。

能效
该窗配备 P50 44 mm 三层中空玻璃单元并采用 ThermoPro 技术以提升热性能。标准安装下 Uw ≈ 1.0 W/m²K；使用推荐的 EHV-AT Thermo 闭口件时 Uw 可达 ≈ 0.9 W/m²K。四道柔性密封条有助于气密性并在正确安装时降低热桥风险。

玻璃与声学舒适度
P50 玻璃单元包括钢化外层、P2A 层压内层、氩气填充、吸声膜及易清洁涂层。所选尺寸的标称声学指标：Rw = 37 dB (Ra1 = 36 dB；Ra2 = 34 dB)。

外观与耐久性
内部为多腔 uPVC 型材，内饰白色（参考 RAL 9010 / 部分图片 RAL 9003），具耐潮和易维护特性。外部铝包覆为深灰（RAL 7016），提供耐候性并与泛水和配件保持一致的外观。

操作与舒适功能

• preSelect® switch：可在不打开窗扇的情况下从窗框侧快速切换上悬与旋转功能
• topSafe 系统：加固结构以提高防入侵和防误开启性能
• 自动进气口：根据风压调节进入空气，减少冷风与噪音，同时支持换气
• 手柄微开位置：安全可控的通风
• 锁定销：在180°位置固定窗扇以便安全清洁外侧玻璃

适用场景
由于多腔 PVC 构造和耐潮型材设计，建议用于高湿环境的房间（厨房、卫生间）。

注意
安装需根据屋面类型及安装方式选择适配的泛水（为达到最佳 Uw 值建议使用 EHV-AT Thermo 泛水）。

特性 / 技术规格

• 商品名称：PPP-V MAX P50 ABMX
• 结构 / 开启方式：上悬（top-hung）与旋转（preSelect® switch）
• 选定商用尺寸（W × H）：55 × 98 cm
• 窗框净开宽：462 mm
• 窗框净开高：891 mm
• 窗扇净开宽：369 mm
• 窗扇净开高：791 mm
• 洞口净开宽：495 mm
• 洞口净开高：919 mm
• 清洁开启角度：180°
• 玻璃：P50 44 mm 三层玻璃单元 — 外层钢化、内层 P2A 层压、氩气、吸声膜、易清洁涂层
• 传热系数 (Uw)：≈ 1.0 W/m²K（标准安装）；使用 EHV-AT Thermo 时 ≈ 0.9 W/m²K
• 密封条数量：4
• ThermoPro 技术：用于提升热性能
• 隔音性能（声隔声等级）：Rw = 37 dB (Ra1 = 36 dB；Ra2 = 34 dB)
• 气密性（透气性）：Class 4
• 水密性：9A
• 抗风压性能：Class C4/B4
• 抗冲击性：Class 3 (450 mm)
• 材料 — 窗框：多腔 uPVC（内饰白色）
• 包覆材料：铝（外部颜色 深灰 RAL 7016）
• 手柄型号：GREENVIEW WHITE（本尺寸配 1 个手柄）
• 自动进气口：内置（是）
• 控制用太阳能供电：否（手动控制）
• 产品重量（选定尺寸）：42 kg
• 包装尺寸（W × L × H）：0.57 m × 1.05 m × 0.165 m
• 安装深度 / 选项：J, N, V（用于椽子或檩条）
• 推荐屋面坡度：15° – 55°
