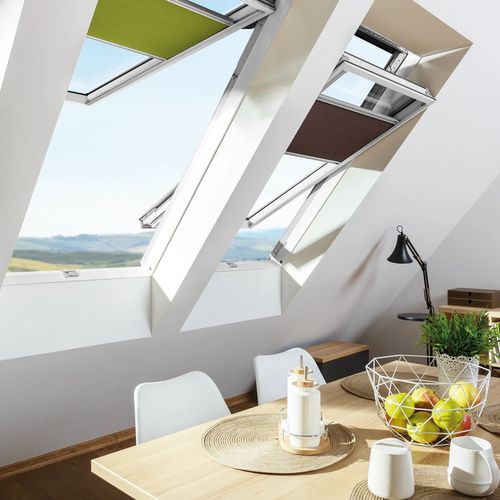

铝制天窗 FPU-X MAX P50 AUMX

松木木铝上悬

产品概述
GREENVIEW FPU-X MAX P50 AUMX 是一款为全年舒适设计的屋顶窗，兼具多样化通风方式与优良的保温和隔音性能。其采用上悬与旋转两套独立开启系统，实现可控通风、外层玻璃的安全清洁以及日常使用的便捷性。

主要功能

• 两种独立开启方式：上悬（窗扇可升起至45°以实现通风和视野）和旋转（可旋转180°以便安全清洁外层玻璃）。
• 窗框侧 preSelect® 开关，可在不打开窗扇的情况下快速切换开启模式。
• 窗扇下部手柄具有两个微通风位置，实现可控换气。
• 特殊锁栓可将窗扇固定在180°完全旋转位置，确保维护时的安全。

玻璃与隔声性能

• 玻璃单元：P50 三层中空玻璃，厚度 44 mm。
• 玻璃组成：外层钢化玻璃、内层夹层玻璃（P2A）、充氩以及附加的隔音膜以提升隔声效果。
• 传热系数 (Uw)：标准安装下为 1.0 W/m²K；与 EHV-AT Thermo 罩件配套安装时可达 Uw = 0.9 W/m²K（thermoPro 技术）。
• 隔声：优良的隔音降噪指标 Rw = 40 dB（特定配置下 Ra1 = 39 dB；Ra2 = 35 dB）。
• 外层玻璃：钢化玻璃，提供终身冰雹保修（以保修条款为准）。
• 外层玻璃采用易清洁涂层，减少污垢附着，便于维护。

材料、表面与外观

• 主要材料：真空浸渍处理的松木窗扇/窗框，具有耐湿和尺寸稳定性。
• 内部表面：白色聚氨酯漆（接近 RAL 9003）— 表面光滑、防水，适用于潮湿房间。
• 外罩：铝制外罩，颜色为深灰（Anthracite RAL 7016），与工业设计机构共同开发；另有其他颜色可选（黑色 RAL 9005、灰褐色 RAL 7022）。
• 漆面：内部涂三层聚氨酯漆。

安全性、耐久性与附加系统

• topSafe 加固系统：增强结构以提高防撬和防误开性能。
• 耐久保护：合理的设计与玻璃选择有助于长期耐用；内层夹层玻璃降低破碎时的伤害风险。
• 环保考量：采用 FSC 认证木材制造，规定情况下使用水性涂料进行表面处理。

操作、控制与兼容性

• 控制：通过下部手柄手动操作；提供微通风位置。
• 太阳能供电：标准手动版本不适用。
• 推荐配件与安装产品：为确保正确安装需使用原装 GREENVIEW/FAKRO 罩件；与 EHV-AT Thermo 罩件兼容以实现最佳热性能。

安装指南

• 安装位置：椽子之间或铺设在檩条上。
• 支持的安装深度：J、N、V（需选择相应原装安装配件）。
• 屋面坡度范围：15°–55°。
• 正确选择罩件对实现合规安装和达到标称 Uw 至关重要。

维护与清洁

• 180° 旋转位置配合锁栓，可在无需登上屋面情况下安全独立清洁外层玻璃。
• 易清洁涂层减少污垢积累；雨水和阳光有助于去除污染物。

技术参数 / 规格

• 型号名称：FPU-X MAX P50 AUMX
• 商品尺寸 (宽 × 高)：55 × 98 cm
• 窗框净开宽：458 mm
• 窗框净开高：886 mm
• 窗扇净开宽：369 mm
• 窗扇净开高：791 mm
• 洞口净开宽：495 mm
• 洞口净开高：919 mm
• 清洁时开角：180°
• 玻璃单元：P50，44 mm 三层中空玻璃（外层钢化、内层夹层 P2A、氩气、隔音膜）
• 传热系数 Uw：1.0 W/m²K（标准）；与 EHV-AT Thermo 配套时为 0.9 W/m²K（thermoPro）
• 密封条数量：4
• 气密性（空气渗透）：等级 3
• 隔音降噪指数 Rw：40 dB（Ra1 = 39 dB；Ra2 = 35 dB）
• 安全等级：topSafe
• 抗风荷载：等级 C4/B4
• 抗冲击性：等级 3 – 450 mm
• 耐水性：9A
• 结构类型 / 开启方式：上悬与旋转（两种独立开启方式）
• 控制系统：手动（下部手柄；微通风位置）
• 手柄：GREENVIEW silver（标准）；手柄数量：1（较大宽度可能使用两个手柄）
• 材料：真空浸渍松木（框/扇）；铝制外罩
• 内部漆色：白色（RAL 9003）；漆种：聚氨酯；涂层次数：3
• 外罩颜色（标准示例）：Anthracite RAL 7016（参考其他选项）
• 产品重量：36 kg
• 包装尺寸（宽 × 长 × 高）：0.57 m × 1.05 m × 0.165 m
• 包装方式：用运输带捆扎
• 安装位置：椽子之间或在檩条上；屋面坡度：15°–55°
• 推荐必需配件：适用的屋顶密封件用于屋顶窗安装（使用原装配件以获得标称 Uw）
