铝制天窗 FDP-X P50 APMX

松木木铝销轴

概述

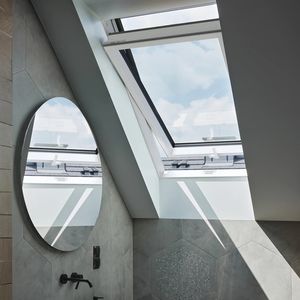

FDP‑X P50 APMX 是一款带下横梁的枢轴式屋顶窗，在保持一体化框架的同时提升采光。提举轴位于较高位置并配有窗扇导向机构，可实现顺畅的手动操作并将外部清洁角度扩展至 180°，兼具良好的隔声和保温性能，外饰为极简风格的铝质覆层。

主要功能优势

• 提举轴位设计与窗扇导向，保证平稳移动和符合人体工学的操作；160° 锁定位置便于安全清洁。

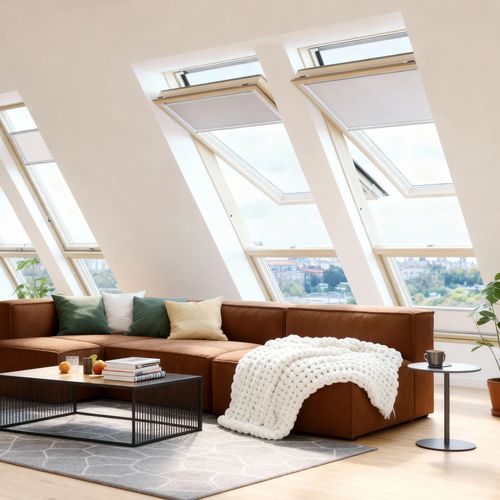

• 下横梁附加玻璃片，在无需组合两扇窗的情况下增加室内采光。
• 把手位于窗扇下部，操作自然并可实现微通风；较大宽度的型号采用双把手以便于操作。
• 锁栓可在旋转位置（最高 180°）固定窗扇，便于在不登顶的情况下安全清洁外侧玻璃。

能效与隔音
配备 P50 玻璃单元和 thermoPro 框体技术，提供全年稳定的隔热性能和改善的声学舒适性。安装选项与密封设计减少热桥和气密性损失。

玻璃与保温要点

• P50 三层中空玻璃单元，总厚度 44 mm，带易清洁涂层和声学薄膜。
• Uw：标准安装 1.1 W/m²K；配合 EHV‑AT Thermo 闭水槽（thermoPro）时为 1.0 W/m²K。
• 隔声值 Rw = 37 dB；附加声学薄膜及内部 P2A 层压玻璃可进一步提高隔音性能。
• 外层钢化玻璃增强抗冲击性，内层 P2A 层压玻璃提升安全性。

美观与耐久性

• 内饰：真空浸渍松木并涂透明丙烯酸清漆，突显天然纹理并增强耐久性。
• 外部覆层：铝材，标准色为深灰（Anthracite RAL 7016），外观简洁，可选其他颜色。
• 采用水性处理工艺及内饰两层油漆，确保表面耐久。
• 覆层无进气口，提升气密性与隔音指标。

材料

• 窗框与窗扇：真空浸渍松木。
• 覆层：铝（标准 Anthracite RAL 7016；可选 RAL 9005、RAL 7022）。
• 油漆：丙烯酸；内饰颜色：天然松木。

操作与控制

• 开启方式：枢轴式，手动操作。
• 控制系统：手动；本型号不适用太阳能供电。
• 清洁角度：窗扇旋转至 180°；锁栓固定旋转位置以实现安全外部清洁。

附加产品特性

• topSafe 安全系统，提高防入侵及误开抗性。
• thermoPro：多腔体框体设计与专用密封条，降低热桥并提升气密性。
• 易清洁涂层分解污垢并便于雨水冲洗；相较于未处理玻璃可能略有外观差异。
• 生产过程注重环保：使用 FSC 认证木材和水性涂料。

技术规格

• 型号：FDP‑X P50 APMX
• 品牌：FAKRO
• 商用尺寸（宽 × 高）：78 × 186 cm
• 所示尺寸：78 × 186 cm
• 框架净开口宽度：688 mm
• 框架净开口高度：1766 mm
• 窗扇净开口宽度：599 mm
• 窗扇净开口高度：1211 mm
• 洞口净开口宽度：725 mm
• 洞口净开口高度：1799 mm
• 清洁位置：窗扇旋转至 180°
• 玻璃单元厚度：44 mm（P50 三层玻璃）
• Uw：1.1 W/m²K（标准）；使用 EHV‑AT Thermo 时 1.0 W/m²K
• 密封条数量：4
• 保温技术：thermoPRO
• 气密性等级：等级 4
• 隔声 Rw：37 dB
• 隔声 Ra1：36 dB
• 隔声 Ra2：34 dB
• 安全等级：topSafe
• 抗风载等级：Class C4 / B4
• 抗冲击等级：Class 3 (450 mm)
• 耐水性：9A
• 把手型号：Klamka GREENVIEW SREBRNA
• 把手数量：1（宽度 >≈98 cm 时为 2 把手）
• 进气口：不适用
• 开启方式：枢轴式（手动）
• 控制系统：手动
• 太阳能供电：否
• 结构类型：带下横梁的枢轴窗
• 内饰颜色：天然松木
• 外覆颜色：Anthracite RAL 7016（标准）
• 窗材：真空浸渍松木
• 覆层材料：铝
• 漆面类型：丙烯酸；涂层数：2
• 产品重量（所示尺寸 78×186）：58.55 kg
• 包装尺寸（宽×长×高）：0.8 m × 1.48 m × 0.165 m
• 包装方式：用运输带捆扎
• 安装深度选项：J、N、V
• 安装位置：椽子或檩条
• 屋面坡度（最小–最大）：25°–65°
