铝制天窗 PPP-X MAX P50 ABMX

uPVC上悬销轴

产品概述

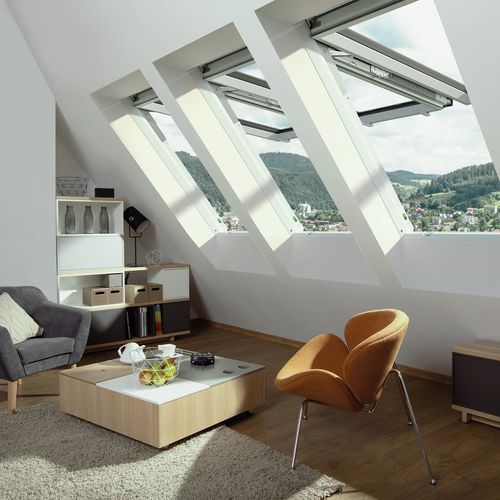

来自 GREENVIEW 系列的现代化天窗，旨在提供功能性和使用舒适性。PPP-X MAX P50 ABMX 型号结合两种独立开启方式——上悬和旋转（pivot），实现受控采光与通风。上悬模式允许窗扇开启至45°以便观景与有效换气；旋转功能可在不登顶的情况下安全清洁外玻璃。窗扇底部的把手提供两个微开位置，适合日常通风。

声学与热工舒适性
44 mm P50 三层中空玻璃单元，配合 thermoPro 技术，全年提供改善的保温性能。热传递系数：标准安装 Uw = 1.0 W/m²K，使用 EHV-AT Thermo 闭口搭接时 Uw = 0.9 W/m²K。柔性密封条保证气密性，正确安装可减少热桥风险。隔音性能 Rw = 40 dB（声学膜 + 层压玻璃），可降低外部噪音并改善室内声学舒适度。

外观与耐久性
窗框采用多腔 PVC 型材，内侧白色（RAL 9010），耐潮、抗变形。V-PERFECT 技术确保角部精致收口。外侧铝制包层为深灰（Anthracite，RAL 7016），耐候并与屋面材协调。外层玻璃具有易清洁涂层，可减少污垢附着并利于雨水冲洗残留物。

主要特性

• 开启方式：上悬与旋转（使用 preSelect® 开关切换模式）
• 玻璃单元：P50 三层中空玻璃（44 mm），外层钢化玻璃，内层 P2A 层压玻璃，充氩气并含声学膜
• 热传递系数：Uw = 1.0 W/m²K（标准） / Uw = 0.9 W/m²K（配 EHV-AT Thermo 闭口搭接）
• 隔声指标：Rw = 40 dB
• 外层玻璃为易清洁涂层
• 适用于湿度较高的房间（厨房、浴室）
• preSelect® 开关用于在上悬与旋转模式间快速切换
• 锁定螺栓用于在180°清洁位置固定窗扇
• 把手具有两个微开位置；较大型号配备双把手以便操作
• topSafe 系统：加固结构提高防入侵能力
• thermoPro 技术以提升热工性能
• 外部包层：铝，深灰（RAL 7016）
• 内部饰面：PVC 白色（RAL 9010），角部采用 V-PERFECT 处理

使用说明
正确安装天窗需使用搭接（flashing）。所列热工与声学参数适用于所选尺寸且在使用原厂安装配件的条件下。实际性能取决于安装质量、建筑标准及使用环境。

技术规格

• 商用尺寸（W × H）：55 × 98 cm
• 窗框净开宽：462 mm
• 窗框净开高：891 mm
• 窗扇净开宽：369 mm
• 窗扇净开高：791 mm
• 墙眼净宽：495 mm
• 墙眼净高：919 mm
• 清洁开启角度：180°
• 结构类型：倾转/旋转（上悬 & pivot 功能）
• 密封条数量：4
• 玻璃单元厚度：44 mm（P50）
• 玻璃：外层钢化；内层 P2A 层压；声学膜；易清洁涂层
• 热传递系数 Uw：1 W/m²K（标准尺寸 55x98）；使用 EHV-AT Thermo 为 0.9 W/m²K
• 气密等级（气密性）：等级 4
• 安全等级：topSafe
• 抗风压等级：C4 / B4
• 抗冲击等级：3 级 - 450 mm
• 防水等级：9A
• 隔声指数 Rw：40 dB（Ra1 = 39 dB；Ra2 = 35 dB）
• 材料：多腔 uPVC 型材（内侧）、外部铝制包层
• 窗颜色（内侧）：PVC 白色
• 包层颜色（外侧）：深灰 Anthracite RAL 7016
• 把手型号：GREENVIEW WHITE handle
• 控制系统：手动
• 太阳能供电：否
• 安装深度选项：J、N、V
• 安装位置：椽子之间或在檩条上
• 屋面坡度 min.–max.：15° – 55°
• 产品重量（所选尺寸）：42 kg
• 包装尺寸（W × L × H）：宽 0.57 m、长 1.05 m、高 0.165 m
• 每托盘产品数量：10 件
