上悬露台窗 FOP-V P50 APMX

销轴铝松木

简短描述

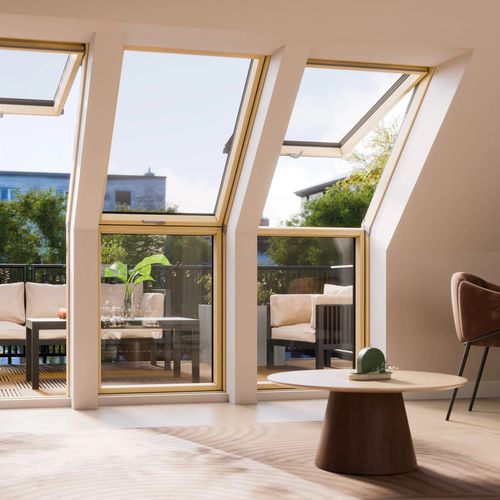

FOP‑V P50 APMX 是一款露台窗，结合了两种独立开启方式：上悬（可达45°）和旋转。用于提供外向视野、有效通风并在无需上屋顶的情况下安全清洁外层玻璃。窗扇下部手柄提供两档微通风。型材与露台窗组下部件匹配，可形成通向露台或阳台的完整通道配置。

要点

• 露台窗组的上部件
• P50 44 mm 三层玻璃单元 — 使用 EHV-AT Thermo 闭口时 Uw = 1.1 W/m²K
• 两种开启模式：上悬和旋转（preSelect® 切换）
• 自动进气口以持续提供新鲜空气
• 外层玻璃的易清洁涂层
• 内饰：天然松木，透明丙烯酸清漆；外饰：铝包层（石墨灰 RAL 7016）

功能（详情）

• 玻璃：44 mm P50 三层玻璃单元，外层钢化玻璃，内层 P2A 层压玻璃，充氩，带声学膜。
• ThermoPro 技术：与专用 Thermo 闭口组合时提升热性能。
• 框侧 preSelect® 切换，可快速在上悬和旋转模式之间切换。
• 窗扇底部手柄，两档微通风；宽度大于98 cm 的型号采用两把手柄。
• 自动进气口根据风力调节供气量，限制阵风和噪音。
• topSafe 系统 — 加强结构提高对入室破坏和意外开启的抵抗力。
• 外层易清洁涂层有助于阳光和雨水分解并冲洗灰尘等污物。
• 材料：真空浸渍松木内饰；铝合金外包层；内层透明丙烯酸清漆，两层漆。
• 环保：采用 FSC 认证木材，并以水性涂料完成。

尺寸（所选尺寸 78x140）
商业尺寸（宽 × 高） - 78x140 cm
窗框净开宽 × 高 - 688 mm × 1306 mm
窗扇净开宽 × 高 - 599 mm × 1211 mm
洞口净开宽 × 高 - 725 mm × 1339 mm

材料与外观

• 窗色：天然松木
• 包层颜色：石墨灰 RAL 7016
• 室内材料：真空浸渍松木
• 包层材料：铝合金
• 内部漆面：透明丙烯酸漆
• 漆层数量：2

热工与隔声性能

• 与 EHV-AT Thermo 闭口配合时整窗 Uw = 1.1 W/m²K
• 44 mm P50 玻璃，充氩并带声学膜，具有高保温性和改良的隔声性
• 四道密封以提高气密性并减少热桥

安全性与耐久性

• 外层钢化玻璃，具备冰雹耐受保修（以条款为准）
• 内层 P2A 层压玻璃以提高安全性（破碎时降低受伤风险）
• topSafe 安全系统（加固结构）
• 气密性等级：3
• 抗风压等级：C3
• 防水等级：9A

开启与控制

• 开启模式：上悬（通风、外向视野）和旋转（清洁）
• preSelect® 切换在不打开窗扇的情况下改变模式
• 控制系统：手动
• 自动进气口：有（随风力调节）
• 太阳能供电：无

安装与运输

• 安装位置：椽子或檩条上
• 安装深度：V（按规格）
• 产品重量（78x140）：70 kg
• 包装尺寸：宽 0.8 m × 长 1.47 m × 高 0.165 m
• 包装方式：以运输带捆扎
• 每托盘数量：7 件

备注

• 露台窗组需配下部元件（FOR、FOL 或 FOX）以形成完整的通道配置。

技术规格

• 型号：FOP‑V P50 APMX
• 系列：GREENVIEW 露台窗
• 所选商业尺寸（W×H）：78x140 cm
• 框净开口 W×H：688 mm × 1306 mm
• 扇净开口 W×H：599 mm × 1211 mm
• 洞口净开口 W×H：725 mm × 1339 mm
• 玻璃：P50 44 mm 三层玻璃单元；外层钢化玻璃；内层 P2A 层压玻璃；充氩；声学膜；易清洁涂层
• 热性能：Uw = 1.1 W/m²K（与 EHV-AT Thermo 配合时）
• 密封条：4
• ThermoPro：是
• 气密性等级：3
• 抗风等级：C3
• 防水等级：9A
• 安全性：topSafe 系统
• 手柄：1 件（下部扇）；宽度 >98 cm 时为两把手柄
• 进气口：自动
• 控制：手动
• 内部材料：真空浸渍松木，透明丙烯酸漆
• 包层：铝合金，石墨灰 RAL 7016
• 漆层数：2
• 产品重量（78x140）：70 kg
• 包装：以带固定；包装约 0.8 m × 1.47 m × 0.165 m
• 每托盘数量：7 件
