铝制天窗 FTP-V U41 APMX

松木木铝销轴

概述

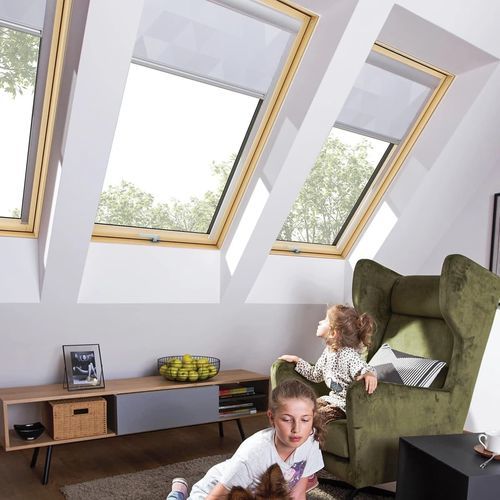

FTP-V U41 APMX 是一款旋转屋顶窗，旨在提供室内采光、可控通风并便于外侧玻璃的安全清洁。窗扇可旋转180°并在旋转位置锁定，便于维护外层玻璃。底部人体工学把手与精密导向结构确保操作顺畅和可靠闭合，适用于现代建筑屋面场景。

热工及声学性能

• 玻璃组件：U41 44 mm 三层中空玻璃，含两层低发射涂层、充氩腔体及 warm TGI 铝间隔条。
• ThermoPro 技术：提高热绝缘性，冬季减少热损失，夏季限制过热。
• Uw 系数：1.1 W/m²K（标准安装）；使用专用 EHV-AT Thermo 泛水时为 1.0 W/m²K。
• 隔声性能：等效隔声指数 Rw = 36 dB。

结构、表面及耐久性

• 内饰：真空浸渍松木，透明丙烯酸漆处理以凸显天然木纹。
• 外覆层：铝制外覆，炭灰色（RAL 7016），呈现极简外观。
• 外层钢化玻璃：外层玻璃抗冲击，提供终身冰雹保修。
• 可持续材料：生产中使用 FSC 认证木材和水性涂料。

舒适性、安全性与可用性

• 中高铰链旋转开启系统，便于通风与清洁。
• 180° 旋转：窗扇可在旋转位置锁定以清洁外层玻璃（带锁栓功能）。
• 把手：底部人体工学把手（标准配置为 GREENVIEW SILVER）；带微开功能以实现受控通风。
• 自动进气口：根据风力调节进气量，兼顾通风效果与噪音控制。
• topSafe 系统：加固结构提高抗入侵和防止意外开启的能力。

附加功能

• 四道密封（4 条密封）以提高气密性并最小化热桥。
• 气密性等级：4 级。
• 抗冲击等级：3 级（450 mm）。
• 防水性：9A 级。

说明
U41 44 mm 玻璃组件与 ThermoPro 技术及正确安装（使用 EHV-AT Thermo 泛水）相结合，可实现标称热工性能。产品标配室内天然松木饰面与炭灰色铝制外覆。

caractéristiques / spécifications techniques

• 商用尺寸（宽 × 高）：48x78 cm
• 窗框净开口宽度：388 mm
• 窗框净开口高度：686 mm
• 窗扇净开口宽度：299 mm
• 窗扇净开口高度：591 mm
• 洞口净开口宽度：425 mm
• 洞口净开口高度：719 mm
• 清洁时开启角度：180°
• 玻璃单元：U41 (44 mm) — 两层 low-e 涂层、氩气填充腔体、warm TGI 间隔条
• 热工传热系数 Uw：1.1 W/m²K（标准）；使用 EHV-AT Thermo 泛水为 1.0 W/m²K
• 等效隔声指数 Rw：36 dB
• 声学指标：Ra1 = 34 dB；Ra2 = 30 dB
• 密封条数量：4
• ThermoPro：包含 ThermoPro 技术
• 气密性等级（透气性）：Class 4
• 安全等级：topSafe
• 抗冲击性：Class 3 — 450 mm
• 防水等级：9A
• 结构类型 / 开启方式：旋转（手动控制）
• 控制系统：手动
• 太阳能供电：否
• 内部饰面：真空浸渍松木，透明丙烯酸漆
• 外覆颜色：炭灰色 RAL 7016
• 外覆材料：铝
• 窗内色：天然松木色
• 把手型号：GREENVIEW SILVER
• 把手数量：1（宽度 >98 cm 的型号为 2 个）
• 进气口：有（自动）
• 安装深度：J、N、V
• 屋面坡度（最小–最大）：15° - 90°
• 产品重量：22 kg
• 包装宽度：0.5 m
• 包装长度：0.85 m
• 包装高度：0.165 m
