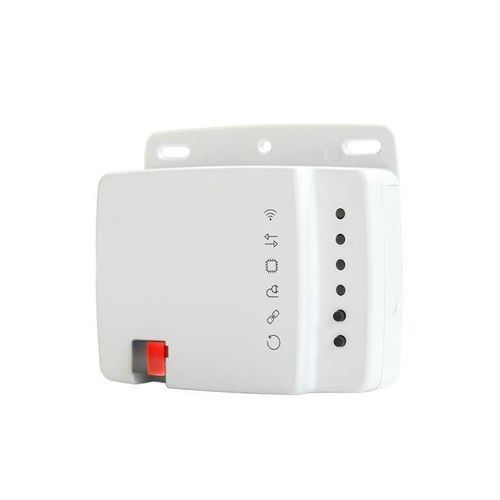

空调控制模块 EK-AI6-TP

温度壁挂室内

描述
Ekinex 提供通过认证协议实现的空调 KNX 集成。EK-AI6-TP KNX VRF 控制接口通过与空调厂商共同开发和验证的协议，实现与变频/VRF 室内机的双向通信。KNX 楼宇自动化系统与 VRV/VRF 空调机组之间的集成为即插即用：无需适配器或外部电源。数据交换为双向，操作和状态可确认，并包含错误检测功能。

可用控制

• 开/关
• 模式（Cool, Heat, Auto, Dry, Fan）
• 风速
• 温度设定值
• 室温反馈
• 诊断
• 能耗监测

连接

• 带标准连接器的 KNX 端口
• 用于与变频/VRF 室内机直接连接的接线端子
• 用于额外数字输入的接线端子

供货内容
包装包括用于连接 KNX 总线的接线端子、用于额外数字输入的接线端子以及用于连接变频/VRF 室内机的电缆。

代码表
代码 / 类型
EK-AI6-TP-DA0 / 带 KNX 通信的 VRF 控制接口（Daikin Residential）
EK-AI6-TP-DA1 / 带 KNX 通信的 VRF 控制接口（Daikin Sky Air / VRV）
EK-AI6-TP-LGE / 带 KNX 通信的 VRF 控制接口（LG）
EK-AI6-TP-MEL / 带 KNX 通信的 VRF 控制接口（Mitsubishi Electric）
EK-AI6-TP-PA0 / 带 KNX 通信的 VRF 控制接口（Panasonic RAC Domestic）
EK-AI6-TP-PAN / 带 KNX 通信的 VRF 控制接口（Panasonic PACi）
EK-AI6-TP-SA2 / 带 KNX 通信的 VRF 控制接口（Samsung NASA）
EK-AI6-TP-TOS / 带 KNX 通信的 VRF 控制接口（Toshiba）

功能 / 特性

• 控制机组的多个参数
• 通信过程中的错误检测
• LED 状态指示
• 通过 KNX 接线端子连接至总线
• 3 个可配置的数字输入
• 通过 KNX 总线供电

配置与调试
使用 ETS 应用程序对设备的 KNX 功能进行配置。

注意
该设备提供适用于 Daikin、Mitsubishi Electric、Toshiba、Panasonic、LG、Samsung 等厂商的通信接口。根据各厂商特定的 VRF/VRV 机型，某些控制和监测功能可能缺失或受限。
