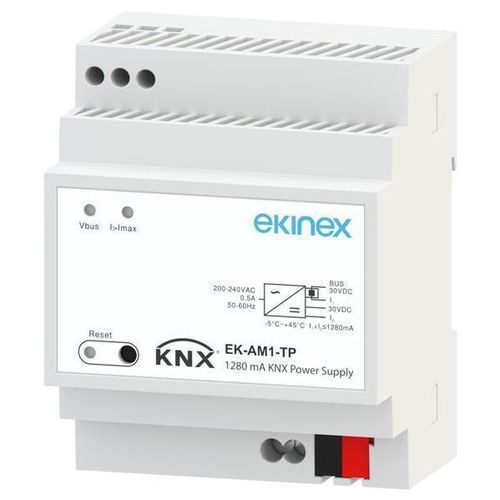

AC/DC电源 EK-AM1-TP

直流DIN导轨调节

概述
Ekinex EK-AM1-TP 电源为 KNX 总线运行提供并监测所需的 30 Vdc。设备内置电感线圈以实现电源与总线的解耦。输出具有过载和短路保护。提供一个 30 Vdc 的辅助输出；两路输出（总线 + 辅助）总电流不能超过 1280 mA。设备可支持最长 200 ms 的短时电网中断。

技术参数

• 型号：EK-AM1-TP
• 输入电压：230 Vac，50/60 Hz
• 功耗：39 W
• 损耗：< 3 W
• 总线电压：30 Vdc +1/-2 Vdc（SELV）
• 辅助输出电压：30 Vdc
• 额定电流（输出总和）：1280 mA
• 缓冲时间 / 支持短时电网中断：200 ms

功能

• 塑料外壳
• 通过 KNX 接线端子连接总线
• 辅助电源通过专用螺丝端子接线
• 电源接入通过螺丝端子接线
• 输出具有过载和短路保护
• 电感线圈实现电源与总线的解耦
• 防护等级 IP20（设备安装时）
• 气候等级 3K5，机械等级 3M2（EN 50491-2）
• 污染等级 2（IEC 60664-1）
• 安全等级 I
• 35 mm DIN 导轨安装（EN 60715）
• 设备宽度：4 单元模块（1 UM = 18 mm）
• 重量：320 g

配置与调试
该电源无需通过 ETS® 进行配置。提供应用文件 APEKAM1TP ##.knxprod（## = 版本）以便将设备添加至 ETS 项目。调试时，只需为设备连接的输入电源接通电源；标有 "Vbus" 的绿灯亮起表示设备正常运行。

型号 / 订购信息

• 型号：EK-AM1-TP
• 制造商：Ekinex
