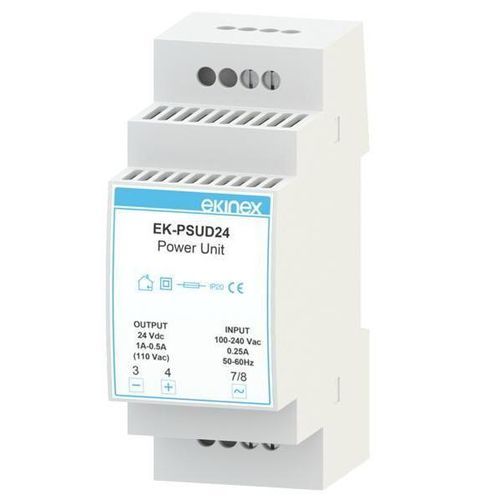

AC/DC电源 EK-PSUD24

DC/DCDIN导轨调节

产品描述
Ekinex® EK-PSUD24 是一款紧凑型导轨式开关电源，具有通用输入和可调输出电压。支持 100–240 Vac（50/60 Hz）或 110–350 Vdc 输入，输出可调为 23.3–28 Vdc。采用 UL94V-0 阻燃塑料外壳（2 模块），集成热、过载和短路保护，适用于配电柜内的可靠供电。

接线

• 交流电源输入螺丝端子
• 负载输出螺丝端子
• 输出电压调节螺丝端子

技术参数

• 输入电压：100–240 Vac 50/60 Hz 或 110–350 Vdc
• 输入电流：0.20 A（@115 Vac）/ 0.22 A（@230 Vac）
• 输入保护：熔断器
• 输出电流：最高 0.5 A（@115 Vac）
• 保持时间：7 ms（@115 Vac）/ 15 ms（@230 Vac）
• 纹波：< 50 mV rms
• 电子保护：热保护、过载、短路保护
• 功耗：4 W（@230 Vac）
• 工作温度：-10 至 +60 °C
• 相对湿度（无冷凝）：0–95%
• 防护等级：IP20
• 尺寸（W×H×D）：35.5 x 90 x 60 mm
• 重量：110 g
• 外壳：UL94V-0 阻燃塑料
• 安装：35 mm 导轨（2 UM）
• 端子：螺丝端子，最大电缆 2.5 mm²
• 适用标准：CEI EN 64-8 PELV/SELV、CEI EN 60950-1、CEI EN 61000-6-1、CEI EN 61000-6-3、CEI EN 55011、CEI EN 55014

功能 / 特性

• 通过微调电位器调节输出电压 23.3–28 Vdc（可用十字/星形螺丝刀调整）
• 2 模块紧凑外形，节省配电柜空间
• 适用于为 Ekinex® Delégo EK-DEL-... 模块及其他 24 Vdc 控制设备供电

配置与调试
无需配置。连接输入与输出，按需调节输出电压，并固定于 35 mm 导轨上。

技术规格

• 型号：EK-PSUD24
• 输入：100–240 Vac 50/60 Hz 或 110–350 Vdc
• 可调输出：23.3–28 Vdc
• 输出电流：最高 0.5 A（@115 Vac）
• 输入额定电流：0.20 A（@115 Vac）/ 0.22 A（@230 Vac）
• 保持时间：7 ms（@115 Vac）/ 15 ms（@230 Vac）
• 纹波：< 50 mV rms
• 保护：热、过载、短路；输入熔断器
• 功耗：4 W（@230 Vac）
• 工作温度：-10 至 +60 °C
• 相对湿度（无冷凝）：0–95%
• 外形：2 模块（1 UM = 18 mm），35 mm 导轨安装
• 外壳：UL94V-0 阻燃塑料
• 端子：螺丝端子，最大电缆 2.5 mm²
• 防护等级：IP20
• 尺寸：35.5 x 90 x 60 mm
• 重量：110 g
• 标准：CEI EN 64-8 PELV/SELV、CEI EN 60950-1、CEI EN 61000-6-1、CEI EN 61000-6-3、CEI EN 55011、CEI EN 55014
