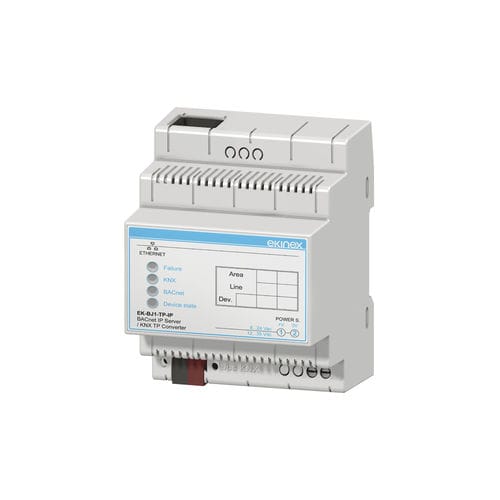

行人桥接口模块 EK-BJ1-TP-IP

DIN导轨KNXIP

在以太网线路上的 BACnet IP 网络和 KNX （TP）网络之间作为网关（协议转换）工作的设备。BACnet IP网络上的服务器功能。安装在 EN 60715 轨道的配电板上（4个模块单元，每个18 mm）。可用于家庭和楼宇自动化的KNX安装中。 以太网（IEEE 802.3）通信端口，RJ45连接器，至少5E电缆类别。 BACnet通信 BACnet 寄存器交换 带有 1440 字节的 BACnet 图像缓冲器的易失性支持存储器。 KNX TP（双绞线）9600 baud 通信端口，与电源电绝缘。 带有 1440 字节的 KNX 图像缓冲器的易失性支持存储器。 具有网关功能（协议转换）的 KNX 设备 BACnet 网络（MS/TP 通过 RS485 串行网络或 IP 通过以太网）与 SACnet 网络之间的协议转换。 网络或以太网 IP）之间的网关功能（协议转换），并具有从属功能。 通过双绞线通信的 KNX TP 网络。 理想的应用是将 KNX 设备集成到一个 基于 BACnet 的家庭和楼宇自动化系统的理想应用。 建筑物 BACnet IP-MS/TP 从站 ekinex® EK-BJ1-TP-IP/EKBJ1-TP-MSTP 网关是一个面板安装的 KNX 模块单元。 安装。它允许你与一个主设备通过 RS485 差分交换信息。 主设备通过 RS485 差分串行或 以太网网络通过 BACnet 协议交换信息。ekinex 网关作为BACnet从机。通过BACnet网络交换的信息 通过 BACnet 网络交换的信息在 KNX 网络上被更新。 通过双绞线（TP）更新 KNX 网络。 通信电缆。 该设备管理一个双向的数据流：BACnet 寄存器可以循环读取，其值作为一个通信对象通过 KNX TP 网络发送。 通过 KNX TP 网络的通信对象 多播通信到配置的组 地址。
