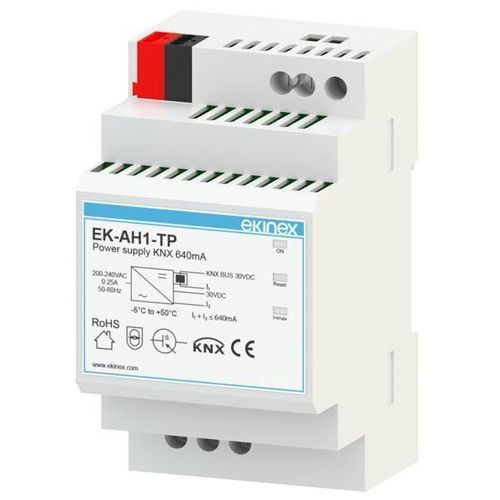

AC/DC电源 EK-AH1-TP

DIN导轨调节双输出

概述
Ekinex® EK-AH1-TP 是一款 KNX 总线电源，为 KNX 系统产生并监测所需的 30 Vdc。设备内置去耦线圈，在电源与总线之间实现隔离，并提供过压、过流和短路保护。另设 30 Vdc 辅助输出，可为其他 SELV 设备供电。总线输出与辅助输出的合并电流不超过 640 mA。设备可承受短时间的市电中断。

技术参数

• 供电电压：200–230 Vac，50/60 Hz
• 功耗：20 W
• 损耗：< 3 W
• 总线电压：30 Vdc ±5%（SELV）
• 辅助输出电压：30 Vdc
• 额定电流（输出总和）：640 mA
• 缓冲时间：200 ms

供电连接
配有用于直接连接 KNX 总线的端子。

功能 / 特点

• 塑料外壳
• 通过 KNX 端子连接总线
• 辅助电源通过专用螺钉端子连接
• 电源输入通过螺钉端子
• 防护等级：IP20（设备安装时）
• 气候等级：3K5；机械等级：3M2（EN 50491-2）
• 污染度 2（IEC 60664-1）
• 安全等级 II
• 35 mm 导轨安装（EN 60715）
• 宽度：3 模块单元（1 UM = 18 mm）
• 重量：195 g

配置与调试
设备无需配置。ETS 应用程序：APEKAB1TP##.knxprod (## = release)。

技术规格

• 型号：EK-AH1-TP
• 品牌：Ekinex
• 供电电压：200–230 Vac，50/60 Hz
• 功耗：20 W
• 损耗：< 3 W
• 总线电压：30 Vdc ±5%（SELV）
• 辅助输出电压：30 Vdc
• 额定电流（输出总和）：640 mA
• 保护：过压、过流、短路
• 缓冲时间：200 ms
• 防护等级：IP20（安装时）
• 气候等级：3K5；机械等级：3M2（EN 50491-2）
• 污染度：2（IEC 60664-1）
• 安全等级：II
• 安装：35 mm 导轨（EN 60715）
• 宽度：3 模块单元（1 UM = 18 mm）
• 重量：195 g
• ETS 应用程序：APEKAB1TP##.knxprod
