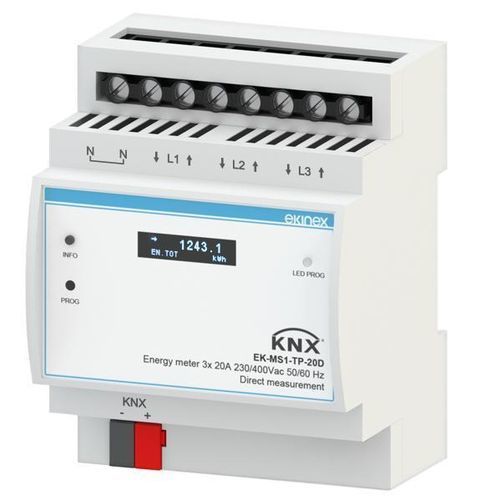

三相能量计 EK-MS1-TP-20D

单相数字多路

描述
无法测量的就无法改进：Ekinex 通过其 Smart Metering 解决方案支持建筑能效。 KNX 三相二次电能表用于测量有功和无功电能，支持进/出双向计量。设备可在 KNX 总线上发布电气参数，便于集成到能耗管理和楼宇自动化系统中。

技术数据

• 额定电压 Un：3x230/400 V AC（±20%）
• 额定频率 fn：50 Hz
• 直接接入电流 Imax：20 A
• 总线电流消耗：< 10 mA

随附
随附用于连接 KNX 总线线路的接线端子。

功能 / 特性

• 用于显示测量值和诊断信息的 OLED 显示屏
• 单相和三相电路的有功/无功参数双向测量
• 三个测量回路；每个回路可作为独立单相使用
• 通过螺丝端子直接连接；支持导线截面积最大 4 mm²
• 精度优于 2%
• 通过 KNX 端子连接总线的集成 KNX 通信模块
• 4 UM 模块化塑料外壳（1 UM = 18 mm）

配置与调试
参数和行为可通过 ETS 配置。配置与调试需要 ETS5 或更高版本。ETS 应用程序：APEKMSXTP##.knxprod

规格

• 测量量：有功和无功电能、电流、电压、有功和无功功率、功率因数及其他电气参数
• 进/出双向计量
• 三个测量回路，直接接入可达 20 A；可作为独立单相回路使用
• 集成 KNX 通信模块；总/分计数器、比较器及可配置逻辑功能
• 按照 EN 60715 的 DIN 导轨安装，适用于配电箱与控制柜
• 显示：用于测量与诊断信息的 OLED
• 精度：< 2%
• 外壳：4 UM 模块化塑料外壳（1 UM = 18 mm）
• 接线端子：支持导线截面积最大 4 mm² 的螺丝端子
• 总线电流消耗：< 10 mA
