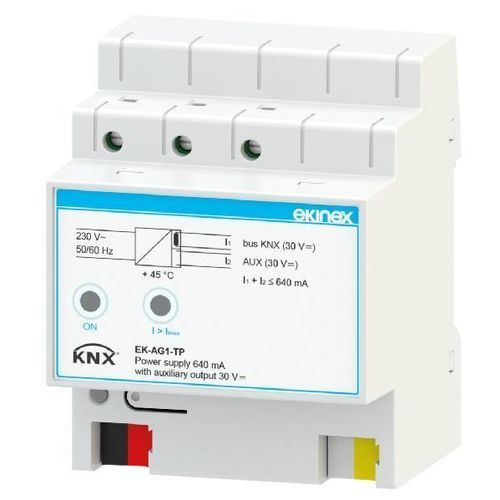

AC/DC电源 EK-AG1-TP

DIN导轨双输出用于智能建筑系统

产品描述
Ekinex 640 mA KNX 总线电源为 KNX 总线的运行提供并监测所需的 30 Vdc 电压。集成电感用于在电源与总线之间实现去耦。在由 640 mA 电源单元供电的总线上，最多可连接 64 个总线设备。输出具有过载和短路保护。EK-AG1-TP 型号带有额外的 30 Vdc 辅助输出，可作为需要 SELV 电压（安全特低电压）的其他设备的辅助电源。两路输出（KNX 总线和辅助电源）提供的总电流不得超过 640 mA。设备支持短时电网断电（最大 200 ms）。

技术参数

• 输入电压：230 Vac，50/60 Hz
• 功率吸收：22 W
• 损耗：< 3 W
• 输出电压（KNX 总线）：30 Vdc
• 输出电压（辅助输出）：30 Vdc
• 额定电流（输出总计）：640 mA
• 缓冲时间：200 ms

交付
交付包括一个用于总线连接的端子块，并随附第二个用于辅助输出连接的端子块。

功能 / 特性

• 塑料外壳
• 通过 KNX 端子块连接总线
• 通过专用端子块连接辅助输出
• 230 Vac 电源通过螺丝端子连接
• 气候分类 3K5，机械分类 3M2（根据 EN 50491-2）
• 污染等级 2（根据 IEC 60664-1）
• 安全等级 II
• 安装在 35 mm 导轨上（根据 EN 60715）
• 宽度：4 个模块单元（1 MU = 18 mm）
• 防护等级：IP20（安装后设备）
• 重量：165 g

配置与调试
设备无需任何配置。ETS 应用程序：APEKAG1TP##.knxprod (## = 版本)。

特性 / 技术规格

• 型号：EK-AG1-TP
• 品牌：Ekinex
• 输入电压：230 Vac，50/60 Hz
• 功率吸收：22 W
• 损耗：< 3 W
• 输出电压（KNX 总线）：30 Vdc
• 输出电压（辅助输出）：30 Vdc
• 额定电流（输出总计）：640 mA
• 缓冲时间：200 ms
• 塑料外壳
• 用于总线连接的 KNX 端子块
• 用于辅助输出的专用端子块
• 230 Vac 螺丝端子
• 气候分类：3K5
• 机械分类：3M2
• 污染等级：2
• 安全等级：II
• 安装：35 mm DIN 导轨 (EN 60715)
• 宽度：4 个模块单元（1 MU = 18 mm）
• 防护等级：IP20（安装后设备）
• 重量：165 g
