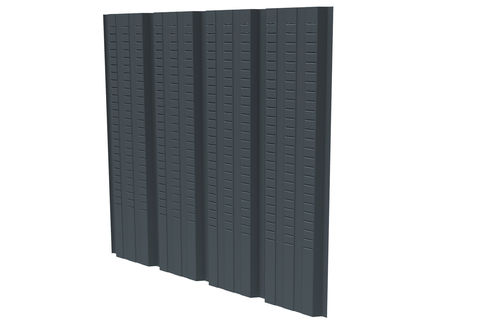

立面板 JI 25-267-1070

钢褶皱用于严苛环境

概述
带通风的覆层型材特别适用于需要持续通风的养殖和仓储建筑。型材中集成的专用开口可实现优化的空气流通，同时减少进水。开口的数量和布置可根据项目需求进行调整。该覆层可提供多种涂层和饰面选择。

主要用途

• 用于养殖建筑、仓储及其他需要持续通风的结构的通风覆层。
• 在允许空气流通的同时减少水分渗入。
• 开口的数量和布置可按项目调整。

尺寸
长度: Min. 1500.0 mm / Max. 4000.0 mm
宽度: Max. 1070.0 mm

厚度与重量
0.63 mm: 5.64 kg/m²
0.75 mm: 6.71 kg/m²

材料
钢 S320 GD

可用涂层
该产品可提供多种卷材涂层体系。产品页列示的主要涂层：

• Essential (25 µ) — 用于户外的基础涂层（覆层、屋面及配件、空调设备等）。
• Ultra — 适用于严苛环境的户外使用：型材、屋面及覆层的夹芯板、建筑材料（瓦、檐槽等）。

色调 / 颜色（可用涂层摘录）
Essential (25 µ) — 列示颜色

• 01002 — RAL 1002
• 01013 — RAL 1013
• 01015 — RAL 1015
• 01019 — RAL 1019
• 01021 — RAL 1021
• 02001 — RAL 2001
• 03000 — RAL 3000
• 03009 — RAL 3009
• 05002 — RAL 5002
• 05008 — RAL 5008
• 05010 — RAL 5010
• 05011 — RAL 5011
• 05014 — RAL 5014
• 05015 — RAL 5015
• 05017 — RAL 5017
• 06003 — RAL 6003
• 06005 — RAL 6005
• 06009 — RAL 6009
• 06011 — RAL 6011
• 06020 — RAL 6020
• 06021 — RAL 6021
• 07006 — RAL 7006
• 07012 — RAL 7012
• 07015 — RAL 7015
• 07016 — RAL 7016
• 07021 — RAL 7021
• 07022 — RAL 7022
• 07032 — RAL 7032
• 07035 — RAL 7035
• 07037 — RAL 7037
• 07042 — RAL 7042
• 08004 — RAL 8004
• 08011 — RAL 8011
• 08012 — RAL 8012
• 08014 — RAL 8014
• 08019 — RAL 8019
• 08024 — RAL 8024
• 08025 — RAL 8025
• 09001 — RAL 9001
• 09002 — RAL 9002
• 09005 — RAL 9005
• 09006 — RAL 9006
• 09007 — RAL 9007
• 09010 — RAL 9010
• 09016 — RAL 9016
• 50004 — Woodstructure
• 70003 — 1102 Rouge Tuile
• 90007 — 4750 Gris Nuage

Ultra — 列示颜色

• 01015 — RAL 1015
• 05008 — RAL 5008
• 07015 — RAL 7015
• 07016 — RAL 7016
• 07021 — RAL 7021
• 07022 — RAL 7022
• 07035 — RAL 7035
• 08012 — RAL 8012
• 09002 — RAL 9002
• 09005 — RAL 9005
• 09006 — RAL 9006
• 09007 — RAL 9007
• 09010 — RAL 9010

参考标准
镀锌钢: NF EN 10346:2015 - 公差依据 NF EN 10143:2006 - NF P34-310:2017
卷材涂层: NF EN 10169:2022 - NF P34-301:2017
公差: RAGE 外装专业建议 2014年7月
计算与试验: 按 NF P 34-503-1:2024 的试验并依据 Recom. Prof. RAGE 2014 进行解释（风载相关附录 D、E、N 参考 Eurocode NF EN 1991-1-4+NA:2012，附录 K、E、N 参考经修订的 NV65 2009 规则）。

备注
型材为带通风选项的肋型覆层设计。可根据项目需要提供多种宽度/长度及不同厚度。不同饰面（Essential、Ultra 等）对应不同性能与推荐用途（标准环境 vs 严苛环境）。
