电镀钢砌面板 JI 10-100-1100

用于外墙外墙用布艺

产品概述

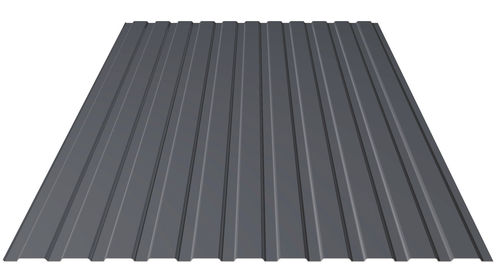

JI 10-100-1100 是一种台形断面钢型材，适用于墙面覆层及门体覆层（滑动门、单扇门），以及檐口和带板等收边处。其薄型、轻量化断面便于搬运与安装，适合工业和农业建筑的技术性外观处理。产品采用热浸镀锌钢制造，可按项目要求提供多种长度、宽度和卷材涂层方案。

适用范围

• 滑动门和单扇门的覆层
• 檐口、带板及收边细部
• 工业与农业建筑的墙面覆层与立面装饰
• 建筑围护结构的次级饰面构件

主要特点

• 台形箱型剖面，专为覆层和门体覆层设计
• 材料：热浸镀锌钢（Steel S280–S320 GD）
• 薄型轻量断面，便于搬运与安装
• 可提供多种长度、宽度、厚度及卷材涂层体系

尺寸
长度：最小 1500 mm / 最大 8000 mm
宽度：最大 1100 mm

厚度与面积质量
0.5 mm：4.35 kg/m²
0.6 mm：5.22 kg/m²
0.63 mm：5.98 kg/m²
0.7 mm：6.09 kg/m²
0.75 mm：7.12 kg/m²

涂层体系 / 表面处理
根据使用环境和性能要求，提供多种卷材涂层系列。常见选项包括：

• Essential (25 µ) — 外用基础卷材涂层（覆层、屋面、附件）
• Ultra — 提高表面硬度与加工耐性，适用于严苛环境
• Ultra-X (Ultra 75) — 屋面与覆层用高耐久涂层，可替代 PVC/plastisol
• HPS 200 Ultra® — 面向苛刻环境的高性能卷材涂层

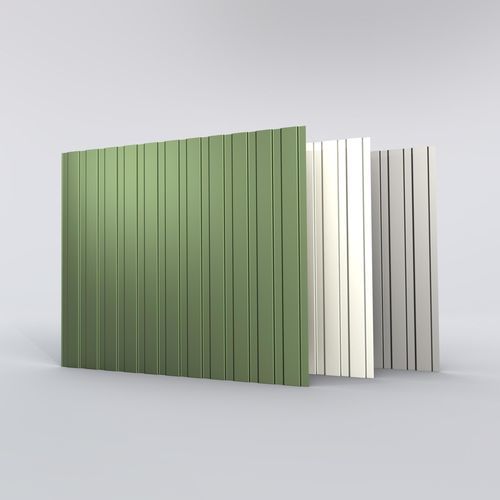

可选颜色与选项
各涂层系列提供多种 RAL 及特殊颜色，可选光滑或纹理表面，具体颜色与可用性以技术资料为准。

参考标准

• 镀锌钢：EN 10346:2015（公差按 EN 10143:2006）
• 卷材涂层：EN 10169:2022
• 几何 / 公差：EN 508-1:2021
• 结构计算：EN 1993-1-3:2006

注意

• 请根据项目耐久性与暴露条件选择合适的厚度、面积质量及涂层体系。
• 每次订购前请在技术文件中确认具体长度、公差及颜色可用性。

技术参数 / 规格

• 产品型号：JI 10-100-1100
• 类型：台形剖面墙面覆层板 / 型材
• 长度范围：1500 mm — 8000 mm
• 最大有效宽度：1100 mm
• 常见厚度：0.5、0.6、0.63、0.7、0.75 mm（面密度见上）
• 材料：Steel S280–S320 GD（热浸镀锌）
• 可用涂层：Essential (25 µ)、Ultra、Ultra-X (Ultra 75)、HPS 200 Ultra®
• 标准：EN 10346:2015；EN 10169:2022；EN 10143:2006；EN 508-1:2021；EN 1993-1-3:2006
